一、为什么定位精度离不开“好天线”?

当我们说到“米级、亚米级、甚至厘米级定位”，很多人首先想到的是芯片算法或基站纠偏。但在整机链路里，真正把天上的卫星信号“接住”的第一环就是天线。卫星信号本就微弱，再经过外壳、布线、电磁干扰的折腾，能否保证稳定的信噪比(SNR)与可用卫星数，往往取决于天线的选型与集成效果。因此，理解并正确使用 GPS/北斗导航定位天线，是做出好产品的前提。

二、工作原理与频段基础

极化：GNSS 卫星普遍采用右旋圆极化(RHCP)，地面接收天线也应匹配 RHCP，以抑制多径与地物反射带来的线极化分量。

频点：常见有 L1/B1(≈1575.42/1561.098 MHz)、L5/ E5a(≈1176.45 MHz)、B2a(≈1176.45 MHz)、B3(≈1268.52 MHz)等。消费类产品多以 L1/B1 为主，高精度或差分应用更偏好双频甚至多频。

接收链路：天线 → 匹配/滤波(SAW/BAW)→ 低噪声放大器(LNA，有源天线内置或主板上实现)→ 同轴/微带传输 → GNSS 射频前端。

三、常见天线类型与适用场景

贴片陶瓷天线(PIFA/陶瓷介质片)

特点：尺寸稳定、RHCP 成型好、相位中心稳定。

适配：车载、测量测绘、共享设备等对定位可靠性要求高的产品。

有源天线(有源贴片或外置吸盘)

特点：内置 LNA 与滤波，弥补长线损耗;对远端安装友好。

适配：车顶吸盘、户外设备、基站时统备份等。

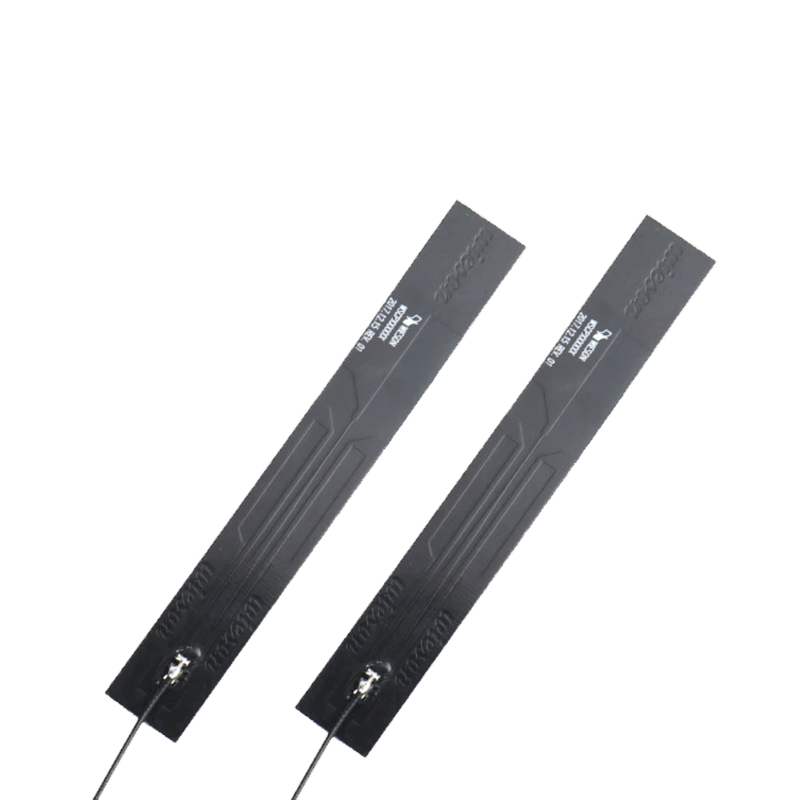

柔性 FPC/板端小型天线

特点：可弯折、适配紧凑机身;对地参考与净空更敏感。

适配：手持终端、穿戴、无人机小机体。

螺旋/四臂螺旋、微带阵列

特点：圆极化成形佳，可做定向或增益更高方案。

适配：测量级、差分 RTK、需要抗多径与严苛姿态的场景。

四、关键性能指标读得懂，选型不踩坑

增益(dBiC)：圆极化口径下的方向性指标，贴片类常见 0–4 dBiC;外置高性能可达 5–7 dBiC。别一味追求“越大越好”，要结合安装角度与近场环境。

噪声系数(NF，dB)：有源天线的灵魂。LNA 的 NF 越低，弱信号下 SNR 越好;优选 ≤1.5 dB。

轴比(AR，dB)：衡量圆极化纯度，<3 dB 为佳，可有效压制线极化干扰与多径。

带宽：覆盖目标频点的有效带宽，决定不同星座/频段的兼容性与对装配偏差的容忍度。

相位中心稳定性：高精度/RTK 必看，PCA 稳定能减少基线解算漂移。

回波损耗/驻波比(S11/VSWR)：匹配是否到位的直观指标;量产期建议设定 S11<-10 dB(VSWR≲2)为基本门槛。

抗干扰能力：带外抑制、镜像抑制、对近邻强发射(蜂窝/Wi-Fi/5G)的免疫力，决定复杂电磁环境下的可靠性。

五、选型路径：从需求出发到样机验证

明确定位目标：冷启动时间、静态精度、动态追踪、是否需要 RTK/PPP、是否多频。

安装方式：机内贴装 vs. 机外吸盘;是否长线缆;是否需要防水防尘(如 IP67/IP69K)。

系统兼容：芯片前端阻抗(50 Ω)、供电(3–5 V 有源天线常见)、ESD 等级。

样机对比：至少两款天线做 A/B 测试，结合无源指标(S11、轴比)与有源指标(增益、NF)，再上户外路测(SNR、可见/可用星数、DOP、定位成功率)。

量产可行性：供货稳定性、尺寸统一性、工艺偏差对频点的影响、线束与连接器选型(SMA、SMB、IPEX/MHF 等)。

六、结构与安装的“雷区”和优化建议

净空区：贴片天线上方与周边尽量远离金属件、电池、喇叭磁铁、屏蔽罩;必要时在外壳开“塑窗”。

地参考：天线下方与周围要有连续的大地(GND plane);地越扎实，圆极化与低频边缘响应越稳。

固定与防护：户外吸盘/螺栓固定要考虑高低温、紫外、振动与防水;走线加防拉脱设计。

姿态与朝向：GNSS 优先“仰望天空”，水平放置通常比竖置更有利于收星;车载优先置于车顶中央，远离天窗金属边框。

多天线共存：与 4G/5G、Wi-Fi、BT 等天线保持足够间距与隔离，必要时加吸波材料或屏蔽，避开近场耦合。

七、电路与布局：让信号“少损耗、少被吓到”

传输线：50 Ω 微带/带状线尽量短直，少过孔，过孔回流要就近对称。

滤波/ESD：有源天线或主板前端布置 SAW/BAW 滤波器，输入端加低电容 ESD 管，防雷区域可加气体放电管。

供电设计：有源天线常用 T-bias 送电(同轴上叠加 DC);注意给 LNA 稳定、低噪声电源，并做过压/反接保护。

接地：LNA 与滤波器附近布局完整接地焊盘与过孔墙，降低返回路径阻抗;屏蔽罩接地低阻可靠。

杂散与干扰：开关电源、DDR、MCU 主频谐波可能落入 GNSS 频段;通过屏蔽、重新布线、时钟抖动优化与同步避让降低影响。

八、调试与验证流程

无源阶段：VNA 测 S11，检查频点、带宽与匹配网络(预留 π 型 C-L-C 位);在裸板/带壳两种状态各做一套数据。

有源阶段：测有源增益与噪声系数，确认供电电流与稳定性，检查天线线缆/连接器插损。

OTA/路测：

室外开阔场：记录各星座 SNR、可见/可用星数、DOP、首次定位时间(TTFF)。

动态路测：城市峡谷、林荫路、立交桥下对比保持率与重捕获时间。

高精度：做基线测试与静态长时观测，看解算稳定性与相位中心偏移。

干扰注入：开启 4G/5G/Wi-Fi 全功率同时运行，检查 GNSS SNR 与定位抖动;必要时更换滤波器或优化隔离。

量产抽检：建立 S11/电流/有源增益与 OTA 指标的工艺控制窗口，锁定匹配器件容差与焊接工艺。

九、不同应用的差异化建议

车载与共享出行

户外天线优先有源吸盘或鲨鱼鳍;线缆损耗与防水是重点;兼容北斗/GPS/GLONASS/Galileo 提高复杂路况下可用星数。

无人机与机器人

关注重量与相位中心;布置在桨叶与碳纤维结构之外，上方预留“天空窗”;RTK 机型优先双频天线。

测量测绘/农业自动驾驶

高增益、低轴比、相位中心稳定优先;多频并行;与电台/数传电台天线分隔。

穿戴与手持

体积受限选小型贴片/FPC;对人体遮挡敏感，优化姿态与外壳窗;与蓝牙/Wi-Fi 做好隔离。

工业物联网/时统

屋顶/机柜外置有源天线更稳;雷击、浪涌与防雷接地要到位;注意长线缆的直流供电压降与屏蔽。

十、常见问题与快速排查

收星少、SNR 低：检查净空与金属遮挡;确认有源天线供电与电流;核对连接器与线缆损耗。

静态准、动态飘：关注相位中心与安装姿态;在车辆/无人机动态中检查多径与振动。

室外好、室内差：GNSS 天生对遮挡敏感;可结合辅助定位(A-GNSS)、IMU 融合与 4G/5G 蜂窝定位做容错。

抗干扰差：加装前端滤波、优化布线与屏蔽;重布与高功率射频天线的相对位置。

生产一致性：来料抽检谐振频点，匹配器件容差分档;带壳终检做 S11 快测与简化 OTA 样本抽查。

十一、可靠性与环境适应

温漂与湿度：陶瓷介质与匹配会随温湿变化;做高低温循环(如 −40~+85 °C)与恒定湿热试验。

机械可靠：振动、跌落、线缆拉拽、连接器插拔寿命。

防护：户外做 IP67/盐雾、紫外老化;天线壳体与密封件选材要稳定。

法规与认证：若整机对外宣称定位能力，建议在量产前做必要的 EMC/EMI 测试;对车规应用，关注 AEC-Q 等级与供货可追溯。

十二、采购与成本平衡

看“真实指标”：要实测曲线和典型装机数据，不只看宣传值。

看“可获得性”：交期、批次一致性、替代料可用性。

看“系统总成本”：高性能有源天线能用更细更长的线缆、带来更稳定的 SNR，可能降低后端放大与算法补偿的复杂度。

看“服务”：是否支持布局评审、匹配优化、现场调试与量产质控配合。

十三、落地清单(拿去就用)

结构：为天线预留 ≥10–15 mm 上方净空，四周远离金属件;外壳留塑窗。

布线：50 Ω 走线直、短、少过孔;过孔回流就近;同轴转接用合规连接器。

匹配：预留 π 型网络;裸板/带壳各调一次;生产抽检 S11。

供电：有源天线电源纹波 <10 mV(典型)，加 LC 滤波;T-bias 稳定。

防护：输入端 ESD，户外加浪涌;车载加固抗振。

测试：S11→有源增益/NF→室外路测(SNR/可用星/DOP/TTFF)→多干扰共存测试→量产窗口固化。

一副“对的天线”，往往比多拧几行算法参数更值当。把“极化、带宽、轴比、地参考、净空、匹配、供电、隔离”这些关键点逐一落稳，你的 GPS/北斗设备就具备了在真实世界里稳定工作的底气。
