要同时兼顾北斗短报文与高精度定位，天线到底要看哪些关键指标?在尺寸受限的项目里，怎样把可靠性、抗干扰与易集成做平衡?

一、先认识这款“北斗三代天线”

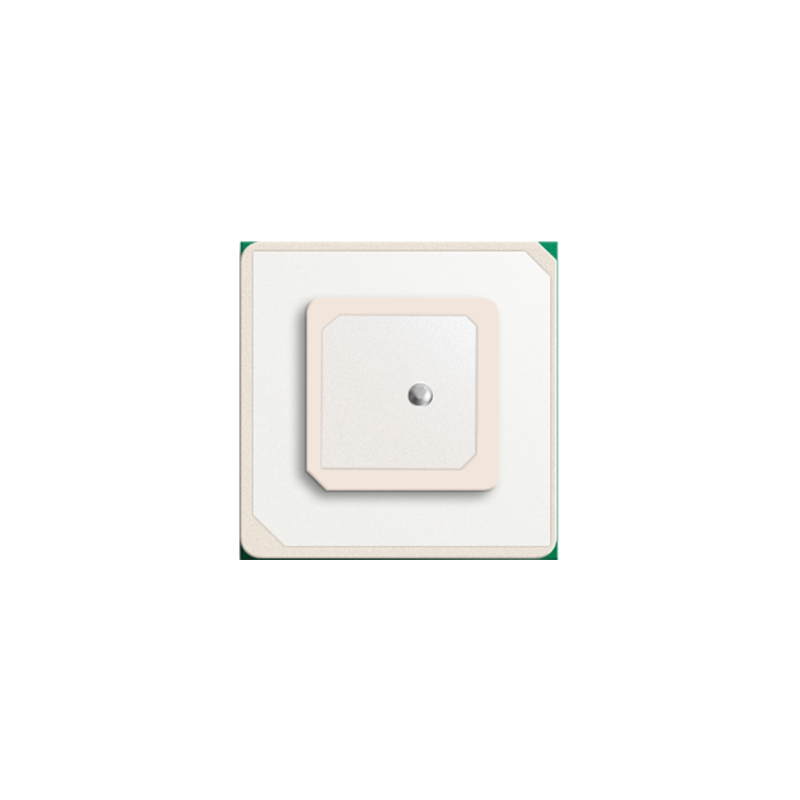

公司将 HXLS‑367‑CV0 定义为覆盖 北斗 S/L 频点 的定位天线，用低密度复合材料作为载体，强调高隔离、轻量化、小型化。官方页面同时给出外形与环境指标，适合做工程化集成的基底件。

其“适配频段”明确为 BD1‑L 与 BD1‑S，这也解释了它能够兼顾北斗短报文与定位两类能力的定位——对要做北斗短报文(S 波段)和 L 波段定位协同的应用尤为有用。

二、核心特性与设计要点

相位中心稳定、方向图波束宽、前后比高：这些都是高精度定位天线的重要素质，页面以此为依据宣称“毫米级定位精度”的能力表述;同时，参数表中给出 RTK(RMS)水平 0.1 m+1 ppm / 高程 0.3 m+1 ppm 的指标(不同工况/差分源会导致工程可达精度有所差异，实际以项目链路与服务能力为准)。

强带外抑制：内置 LNA 侧重带外抑制，旨在降低相邻强信号对 GNSS 前端的“压制”与失锁风险，适合复杂电磁环境。

体积与防护：模组尺寸 36 × 36 × 7 mm，整机IP67 防护等级，兼顾便携与户外部署的耐候性。

三、电气与通信参数(工程对接关键信息)

电源与功耗：DC 5 V/1 A 供电;工作电流 ≤ 300 mA(3.85 V);平均功耗 1.1 W。

2600 mAh 电池容量，说明该型号在应用形态上兼顾天线/模组一体化的可能性，便于野外或临时工况供电(实际以交付配置为准)。

数据与协议：支持 BLE 5.0;航数据 NMEA 0183 V4.10;差分/纠正数据 RTCM 3.x;1 Hz 更新率(工程上可按需求在上位机侧做时间窗与滤波)。

环境与可靠性：工作温度 ‑30 ℃~+70 ℃，存储 ‑40 ℃~+85 ℃，湿度 95% 不冷凝，适合大多数野外监测与工业现场。

四、面向场景的能力映射

包括形变监测、地震监测、工业基站、测量测绘、码头自动化作业。这类场景普遍要求全天候值守、抗干扰与稳定输出：

形变/地震监测：强调长期漂移小、相位中心稳定;S/L 双频点方案可为“监测+短报文”一体化链路提供硬件基础。

工业基站/码头自动化：电磁环境复杂，需要 LNA 带外抑制与 IP67 防护;在港区与堆场，抗盐雾与紫外同样重要。

测量测绘：对方向图与前后比更敏感，便于在城市峡谷/近地反射环境下维持更好的 C/N₀ 分布。

五、为何是 S+L 的组合?

北斗三代系统的应用实践中，“S 波段短报文 + L 波段定位”能把应急通信与高精度定位放进同一套终端架构里：

一体化部署：单套射频/天线平台，简化结构与布设。

链路冗余：在蜂窝/专网不可用或覆盖差的区域，S 波段短报文可承担极简文本/状态上报。

工程一致性：频段、材料与机械一致，有利于维护与可靠性验证。

 而红心HXLS‑367‑CV0“支持 BD‑S 频段信号，并面向北斗短报文与精准定位”。

六、集成/安装建议(结合产品特性展开)

远离强辐射源：LNA 带外抑制固然重要，但布点仍需与 4G/5G、UHF 等功放端口保持足够距离，必要时在整机里为 GNSS 前端单独分区、加屏蔽。

“看天窗”优先：天线朝天，塑料低介电上盖留出“电磁窗”;金属件、电池与显示屏尽量与天线错层或留出净空。

接地与浪涌：在 IP67 外壳里确保接地连续与防水透气;户外工程加装避雷与过压保护，避免浪涌直击前端 LNA。

接口与协议对齐：若需要差分定位，确认上游基站/网络支持 RTCM 3.x;若需移动端伴随，上电后用 BLE 5.0 做初配与状态巡检。

温湿管理：考虑到 ‑30~+70 ℃ 与 95%RH 的适应范围，户外箱体内仍建议做冷凝水引流与防雾处理，延长维护周期。

七、与项目需求对表的“核对单”

频段需求：是否确需 BD1‑S + BD1‑L 协同(短报文+定位);若仅定位，可与仅 L 波段方案做对比评估。

精度目标：若追求厘米/毫米级，除天线素质外，更依赖差分链路与观测质量;

结构/环境：确认 36 × 36 × 7 mm 的安装空间与 IP67 要求是否满足现场;温度与湿度边界是否覆盖工况。

供电与续航：依据 5 V/1 A、≤ 300 mA、1.1 W 的参数做电源与热设计;若采用带电池版本，核对2600 mAh 配置与充放策略。

数据链路：上位机/边缘侧是否已适配 NMEA 0183 V4.10 与 RTCM 3.x;BLE 的角色是调试还是常态通信。

八、典型应用落地思路(示例)

边坡/桥梁形变：在监测桩顶部留“看天窗”，采用外置 IP67 机箱与防雷;终端就近上电，RTK 差分走专网回传，短报文作为应急兜底。

港区自动化：龙门吊/堆高机顶部安装，重点核查电磁兼容与线缆固定;在塔顶高温/太阳辐射环境下，评估 70 ℃工况的热漂与材料老化。

地震台站：与加速度计/应变计同舱部署，时钟与差分链路冗余，保证掉电后快速恢复定位输出。

九、“北斗三代天线”的选型建议

如果项目明确需要北斗短报文与高精度定位并存，HXLS‑367‑CV0 这样覆盖 BD‑S/BD‑L 的产品能在结构与集成上少走弯路;若项目仅需通用定位，可对比仅 L 波段或常规多 GNSS 贴片方案，从成本、体积与射频架构上进一步简化。

做“北斗三代天线”的工程选型，建议把频段匹配(S/L)—方向图/相位中心—抗干扰—环境与结构—供电与数据链路这五件事按优先级逐一落地。结合 HXLS‑367‑CV0 的参数与定位，从方案评审到样机测试，再到现场部署与维护，尽早把“看天窗”“远离强辐射”“差分链路通畅”这些工程细节做实，才能把纸面指标稳定地转化为项目中的可靠输出。
