4G胶棒天线性能解析

2025-07-10

一、为何“小黑棒”仍是 4G 设备的选择?

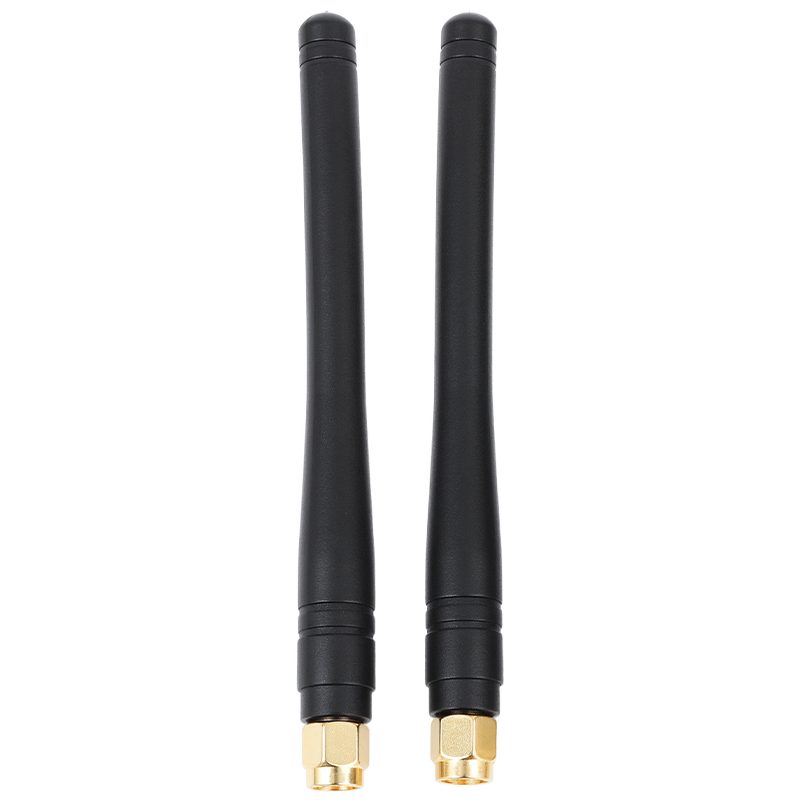

在路由、工业网关或农业物联网监测终端上,我们常能看到一根黑色橡胶天线静静伫立。它体积不大,却能为 700 MHz-2700 MHz 的 4G 全频段提供稳定链接;安装时只需旋紧 SMA 接口即可投入使用。HX-AP4G-10511-D1便是这类“胶棒”天线中的代表,凭借 3 dBi 全向增益和坚固橡胶外壳,在消费电子与工业场景里保持了多年长青地位。

二、核心指标看穿实力

频率覆盖:700–2700 MHz,一根天线兼顾所有 4G/LTE 载频,无需额外调谐。

峰值增益:约 3 dBi,足以满足中短距离通信,对基站信号不挑剔。

驻波比:小于 1.8,匹配良好,射频功率不易反弹烧毁功放。

效率区间:35 %–80 %,在不同载波下保持稳定辐射。

极化与指向:垂直极化、全向辐射,设备随意摆放也能收发。

耐候能力:-30 ℃ 至 +70 ℃、IP54 防护,暴雨或粉尘环境都能正常工作。

尺寸与接口:105 mm × 11 mm,SMA 内螺内针;室内外设备通用。



三、结构与材料设计细节

橡胶外壳

弹性胶壳能缓冲跌落冲击,表面抗紫外涂层延缓日晒老化,适合户外基站盒、车载终端等长年裸露工况。

螺旋辐射臂

内部采用精确绕制的黄铜螺旋线,利用多谐振结构跨越 700 MHz 至 2.7 GHz 频段;空心设计降低重量,又兼顾机械强度。

金属底座 + SMA 接口

底座与罩壳一体注塑锁紧,防止长期振动松动;SMA 内螺纹设计带自锁力矩,免工具也能稳固安装。

封装树脂

天线下端填充低 DK 环氧树脂,既固化绕线又减少介质损耗,对驻波和增益影响可忽略。

四、典型应用场景

手持 / 车载对讲:3 dBi 全向增益兼顾行进中的姿态变化,解决传统短天线通话断续的问题。

医疗设备远程监护:IP54 防护能轻松通过医院常规消毒与推车碰撞考验。

无线网络补盲:在仓库或大卖场布点时,橡胶天线可快速更换方位,不破坏室内装修。

农业物联网:-30 ℃ 低温与灰尘防护,对北方果园、南方大棚同样友好。

船舶通信:海风、盐雾、高湿环境下保持壳体不龟裂,满足中短距离 LTE 回传。

五、安装与调优建议

保持垂直

胶棒天线以垂直极化为主,竖直安装可保证最大辐射效率;确需水平放置时,应预留 5 cm 以上空腔,避免金属外壳贴近。

远离大面积金属

虽为全向,但若与金属板平行贴近,辐射场会被吸收。建议至少 2 cm 空隙或采用塑料支架加高。

群组部署

多根天线并排时,间距>0.25 λ(约 10 cm),可减小互耦对带宽与驻波的影响。

环境测试

将整机放入实际工作场所,进行 RSRP、SINR 实测;若上下频段差异明显,可适当旋转底座寻优。

六、与其他天线形态的抉择

PCB/FPC 内置天线:体积小、成本低,但增益受整机腔体限制;若需远距离通信,外置胶棒更保险。

高增益定向天线:定点传输、距离自由,但方向性让移动设备“失灵”;胶棒以全向迅速部署,不需对准基站。

吸盘天线:可远离主机放置到窗边,信号更强,不过布线麻烦、成本更高。

综合来看,当开发周期紧、预算有限,又希望在室内外获得可靠 LTE 信号时,HX-AP4G-10511-D1 这样的小型胶棒天线依旧是“装上就走”的高性价比方案。

一根 105 毫米长的橡胶天线,能否兼顾宽频段、耐候性与易部署?HX-AP4G-10511-D1 给出的答案是肯定的。它用朴素的螺旋结构跨越 700-2700 MHz,用橡胶壳体抵御风霜雨露,用 3 dBi 全向增益让每一次数据握手更踏实。选型时,只要确认接口、留好避让空间,并按场景做一次现场测试,一台网关或监控设备就能快速“上线”,毫无后顾之忧。
