一、概述

当无人机、手持 RTK 或精准农业终端对重量苛刻到“多 5 克都嫌沉”时，传统大圆罩测量天线便显得笨重。有没有一款既能收三频多星座、又能装进掌心，甚至还能抗风雨的方案?HX-301A外置螺旋天线正是这样一位“黑马”。

二、为什么选螺旋而不是贴片?

四臂螺旋(Quadrifilar Helix)天然获得右旋圆极化，轴比可做到 ≤ 1.5 dB，低仰角增益滚降小，特别适合飞行器在各种姿态下保持卫星锁定。

与陶瓷贴片相比，螺旋结构对金属壳体或手握遮挡的“死角”敏感度更低，能在复杂姿态里保持信号质量。

三、多星座三频全覆盖

HX-301A 一支就兼容 GPS L1/L2/L5、BDS B1/B2/B3、GLONASS L1/L2/L3 及 Galileo E1/E5/E6，覆盖当前主流高精度接收机所需频点，为快速整周固定提供充足卫星与冗余。

四、相位中心与精度——毫米级的“内功”

厂家给出的典型 PCV(Phase Center Variation)毫米级，配合 ±2.3 dBi 峰值增益，可在动态环境中维持相位稳定。LNA 采用两级滤波，带外抑制好于 45 dB，噪声系数 ≤ 1.5 dB，保证弱信号也不过度放大干扰。

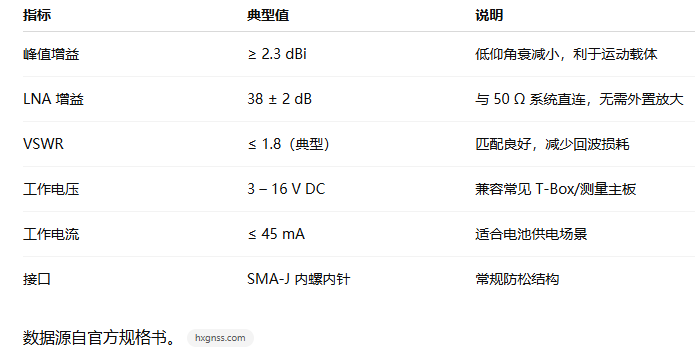

五、电气指标一览

六、机械与环境——“轻”“硬”两副面孔

尺寸 φ27.5 × 56 mm，重量 ≤ 18 g：比一节 5 号电池还轻，特别契合微型 RTK 和无人机云台。ABS+PC 外壳 + O-Ring 密封：整机达到 IP67，雨雪、粉尘、农化喷雾无忧。

-40 ℃ ~ +85 ℃ 工作温度：可从高原严寒到沙漠酷暑不掉链子。

七、安装要点

SMA 直接固定：天线底部金属座可当“螺钉”，锁在外壳或支架即可，额外加一圈密封圈保证防水。

远离大面积金属：虽对安装环境不似贴片那般敏感，但仍建议底部预留 ≥ 5 mm 绝缘垫片，避免地板耦合影响轴比。

天线间距：在双天线无人机或手簿上，中心间距 ≥ 15 cm，可减少互扰。

八、典型应用场景

无人机测绘：超轻重量与圆极化，让机体俯仰滚转时依旧保持卫星数量。

手持 RTK/平板：外置 SMA + BLE 数据通道，集成到杆顶或背壳即插即用。

精准农业自动驾驶：在拖拉机机舱顶部提供三频厘米级定位，同时耐受泥浆与农药。

救灾应急背包基站：通过 5 m 同轴延长挂在临时塔上，低功耗确保移动电源长时供给。

九、选型小贴士

空间极限设备：若机壳只能容纳 φ28 mm 以内零件，HX-301A 直接塞入即可，不需开大孔。

高干扰环境：若周围有 4 G/5 G 基站，可利用其带外抑制能力，无须额外 SAW 滤波器。

对低角卫星要求高：比贴片或小尺寸平面螺旋更适合在峡谷、林下获得稳定固定率。

HX-301A 把 “四星三频 + 毫米级相位中心 + 18 克机身” 打包到一支成人食指粗的外置螺旋天线里，真正解决了便携设备对高精度、轻量化、全天候这三大矛盾。如果你的系统既要厘米级定位，又容不得一块“煎饼”贴片或笨重圆罩，它值得被列入优先清单。
