GNSS天线的带外抑制(Out-of-Band Rejection)指标，一般会在天线的射频性能参数表或技术规格书中单独列出，通常出现在以下位置：

1. 技术规格表(Electrical Specifications)

在GNSS天线的规格说明书中，射频性能部分除了会列出工作频段、增益、噪声系数等，还会专门列出

带外抑制(Out-of-Band Rejection)

或称抑制比(Rejection at X MHz)

有时标注为Filter Attenuation、Out of Band Attenuation

表格形式可能类似：

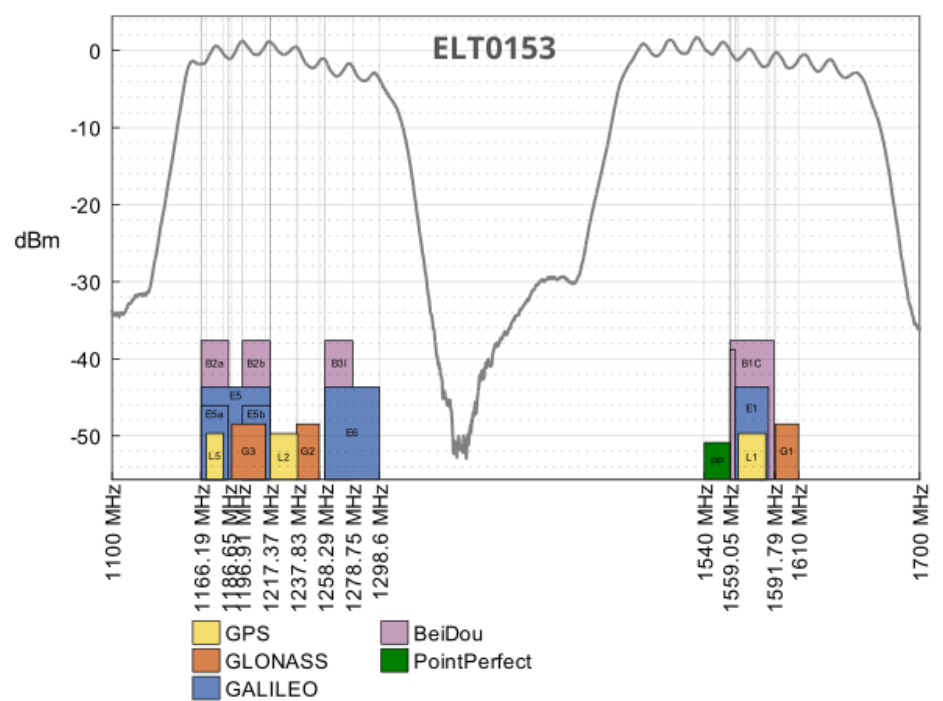

上图展示的是HXH-7091 GNSS天线的频响特性示意图，其中高增益通带对应GPS、北斗等工作频段，通带外明显的“下沉区域”即为带外抑制区域(Out-of-Band Suppression)。从图中可以直观看到通带边缘以外信号被衰减了多少 dB，这体现了天线对邻频干扰信号的抑制能力。

带外抑制指标应在哪些地方查看?

1. 在技术规格表中

GNSS天线的规格说明书中，射频性能部分通常包括如下内容，你可以在这些条目下找到带外抑制指标：

Out-of-Band Rejection / 带外抑制

有时称作 Attenuation at X MHz 或 Filter Attenuation

常见写法示例：

这些数值表示天线在特定非导航频率(例如导航频段上下方的干扰频)可以衰减多少dB。

2. 在频响曲线图(Frequency Response Graph)

技术文档中若包含频响曲线，可更加直观地观察带外抑制：

横轴为频率(MHz)，纵轴为增益或衰减(dB)

通带内一般为高增益区域;通带外则为陡降区域，显示抑制效果

如上图所示，通带外的下降程度越深，意味着对干扰频率的抑制越强。

为什么带外抑制重要?

抑制邻频干扰：例如 LTE、VHF/UHF 或图传信号频段，可能与导航系统频段接近，强干扰信号通过天线进入接收链路，会降低定位精度或干扰锁星。

保护低噪放：内置 LNA 前级若被强干扰信号冲击，会饱和甚至受损，影响系统整体信号链;带外滤波可在天线阶段先“拦截”。

提升定位稳定性：强带外抑制可以减少多路径与干扰影响，使锁星更稳定、后续RTK/PPP解算更可靠。

在指定频率范围外，天线对信号的衰减能力。

2. 频响曲线图(Frequency Response / Filter Curve)

一些厂商会用曲线图表示天线的滤波效果：

横轴：频率(MHz)

纵轴：增益或衰减(dB)

在工作频段外的曲线下沉部分，就是带外抑制区间，可以直观看到在不同频率点的衰减幅度。

3. 选型时的关注要点

带外抑制越高 → 对邻频干扰(如LTE、VHF、UHF、图传)抵抗力越强

数值单位是dB → 一般≥40 dB就算较好，≥50 dB则是高等级抗干扰

不同频段的抑制值可能不同，要关注与你的应用干扰源相邻的频段抑制指标
