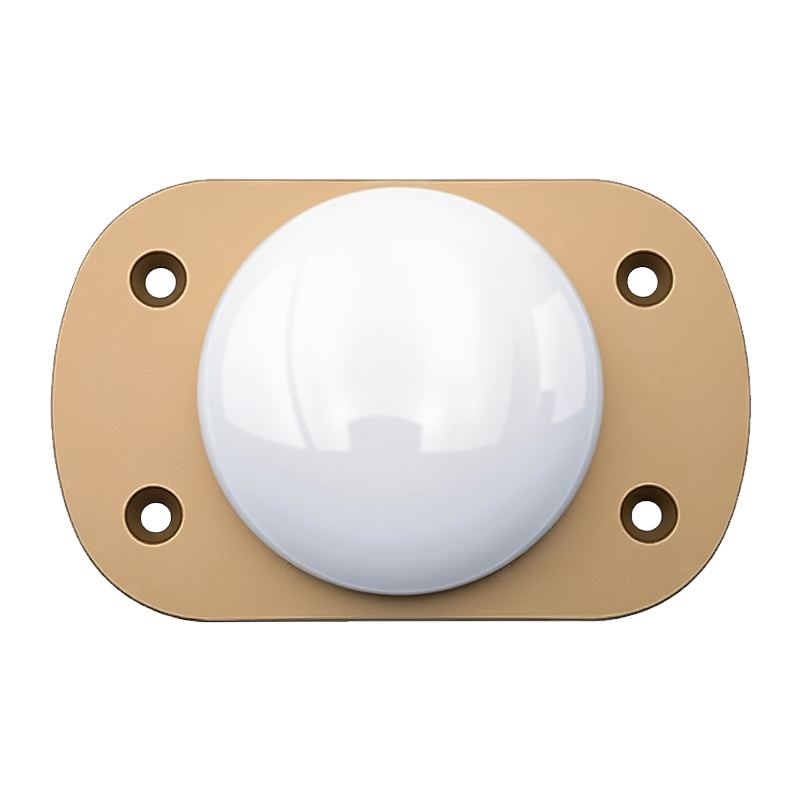

高速平台要想“又稳又准”地定位，天线该怎么选?围绕“全系统、多频段、抗干扰、轻量化”四个关键词，HXH-7091是一款为航空/无人机等高速载体打造的GNSS航空天线。它支持四大卫星系统的全频段接收，内置低噪放与多级滤波，兼顾体积与环境适应性，适合对定位连续性与抗干扰有较高要求的场景。

一、核心能力一览

四系统全频：同时覆盖 GPS(L1/L2/L5)、北斗(B1/B2/B3)、GLONASS(G1/G2/G3)、Galileo(E1/E5a/E5b)，在复杂环境下可利用更多星座与频点提高可用度与解算稳定性。

天线架构与极化：双层叠多馈点贴片设计，右旋圆极化(RHCP)，天顶轴比≤1.5 dB，峰值增益≥4 dBi(配100 mm地板)，50 Ω阻抗，有利于降低测量误差与多路径影响。

低噪放与带外抑制：内置LNA典型增益约38±3 dB，噪声系数≤2 dB;对L5/E5/L2/G2/B2与L1/E1/B1/G1两大频段周边均给出明确的带外抑制指标，提升抗干扰裕量。

供电与驻波：工作电压3.0–6.0 V DC(推荐5 V)，输出VSWR典型≤1.5;具备15 kV空气放电ESD防护。

结构与环境：外壳ABS+PC、基座铝合金6061-T6，IP67级防护，振动3G(10–200 Hz三轴)，冲击垂直50G/其它轴30G，整机约150 g。

二、机械尺寸与安装方式

外形/安装孔：外径约Ø90 mm，总高度约27 mm;底部“四孔固装”，孔位为4×M4.5，螺纹分布便于在机身蒙皮或设备面板做刚性固定。侧视图给出了TNC同轴端口外突的结构关系，便于在狭小仓位做线缆走线与弯折半径评估。

连接器：出厂默认为TNC(母头)，可按项目定制其它接口规格。

安装建议：优先布置在无遮挡的上方位置;与高频辐射器件(图传、数传、5G/4G)保持隔离;保证地板完整连续(100 mm级别金属地面有助于稳定方向图与增益)，并注意接地与防水处理。(峰值增益与谐振中心会随地板尺寸变化，这是贴片类天线的物理特性。

三、抗干扰设计要点

多级滤波：在LNA前端配置前置滤波器，结合阶段化带外抑制曲线(如<1050 MHz>55 dB、>1730 MHz>45 dB等)，对邻频强信号与带外杂散形成有效“闸门”。

极化与波束：RHCP与较宽的波束有利于低仰角卫星的锁定，减少姿态变化带来的可见星损失。

ESD/环境：15 kV空气放电与IP67防护，在野外与机舱进出气流、湿热、盐雾等环境下提升生存性。

四、典型应用场景

航空航天/无人机：高速巡航、机动转弯、俯仰滚转等姿态变化下保持多星座多频段锁定，提升轨迹连续性与差分/RTK解算稳定性。

精准农业与测绘载体：在变量施药、自动导航、边界测绘等场景获得更高的可用卫星数与更稳的大地基准。

车载/海事设备：对抗城市峡谷或甲板遮挡;与IMU/里程计融合时，提供更稳的GNSS观测输入。

五、与系统对接的工程细节

供电与馈电：按5 V推荐值供电可平衡LNA线性度与功耗;线损较大时可考虑更低损耗的同轴(例如LMR系列)或缩短走线长度以避免噪声系数劣化。

接口与线缆：默认TNC(母)，如需与现有接收机保持一致可定制SMA/MCX等;同轴转接尽量减少级联，降低驻波与插损。

地板与结构：保持天线下方连续金属地面，厚度/尺寸尽量大于贴片等效口径;若平台材料为复合材料，建议预埋金属地板或采用金属加固件。

六、与“通用GNSS天线”的差别

频段与星座支持更全面：多频多系统同时接收，适配现代RTK/PPP-RTK解算链路。

更强的环境适应性：IP67、防振动冲击、ESD与轻量化并存，更贴近飞行与高速移动载体的工程约束。

抗干扰指标明确：针对不同频段给出量化的带外抑制指标，便于评估共站干扰风险。

七、选型与验收清单

星座/频段是否覆盖：GPS/北斗/GLONASS/Galileo全频;

极化与轴比：RHCP，天顶轴比≤1.5 dB;

LNA与噪声：≥35 dB增益、≤2 dB噪声系数，并关注线缆后端的等效噪声;

带外抑制：对邻频通信系统(VHF/UHF、LTE/5G、图传)是否有足够衰减余量;

机械/环境：Ø90×27 mm、4×M4.5固装、IP67、振动/冲击条件;

接口/供电：TNC(母)，3–6 V DC(推荐5 V);

重量与材料：≈150 g，ABS+PC罩、6061-T6基座。

八、适配建议与维护

选位优先：远离高功率射频与推进系统，保证上半球无遮挡;

线缆管理：同轴走线尽量短直，固定防振，避免小半径急弯;

定期巡检：查看密封圈、螺纹与紧固件是否松动，检查进水与盐雾腐蚀痕迹;

版本留痕：记录天线批次、安装位号、地板尺寸与固装扭矩，方便复测与定位问题。

如果你的平台需要在高速、强干扰、姿态变化频繁的环境中保持稳定的高精度定位，HXH-7091这类“多系统+多频段+低噪放+明确带外抑制”的GNSS航空天线，是更稳妥的工程选型。它在射频、电源、机械与环境指标上的组合，能把“能收星”转化为“稳测量”，也为后端RTK/PPP等算法打下干净的观测基础。
