1. 先看核心参数：频段、阻抗、增益、驻波比决定“能不能用”

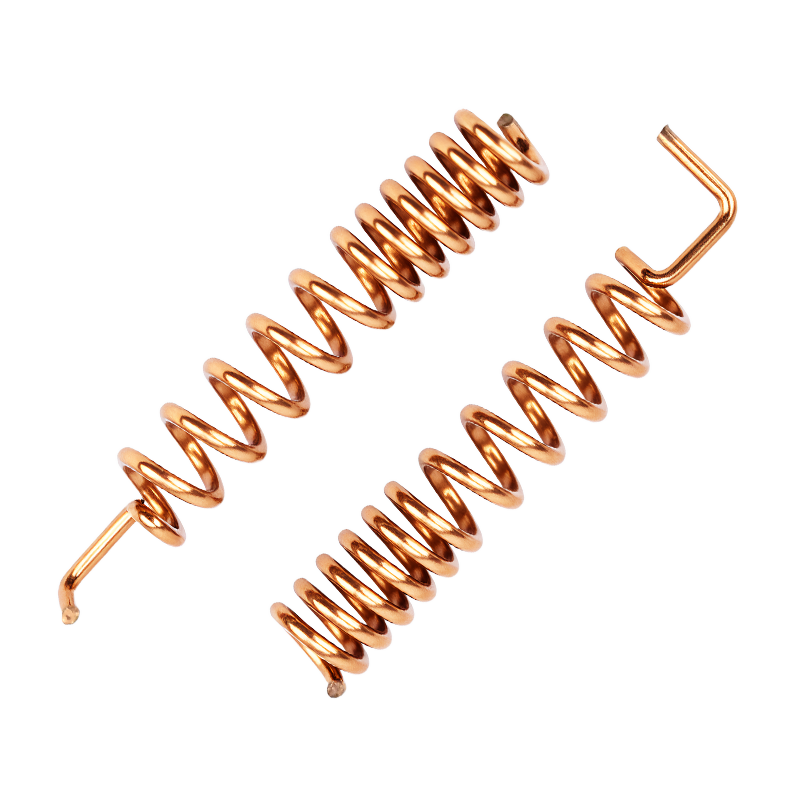

这款GSM弯角弹簧天线标称工作频率覆盖824～2170 MHz，阻抗50 Ω，典型增益约3.0 dBi，效率35%～80%，VSWR<1.8，最大承受功率33 dBm，模组尺寸26.9 × 4.9 mm，工作温度 -30 ℃～+70 ℃。这些数字意味着：

频段宽：能覆盖传统GSM 850/900/1800/1900及部分WCDMA/LTE低段，适合做全球制式兼容的物联网终端。

阻抗标准：50 Ω是常见RF前端匹配目标，便于与常规射频芯片/模组直接对接。

增益与效率：3 dBi在内置小型天线中并不算低，但效率波动大，实际性能依赖安装环境与匹配网络。

驻波比<1.8：说明天线本体在标称频段内反射损耗较小，但需注意整机装机后VSWR可能上升。

2. 弯角+弹簧的结构逻辑：让有效电长度“折叠”进小空间

所谓“弯角”，就是将天线从主板垂直或水平“拐”出一段，减少与PCB地平面直接耦合;“弹簧”则是将导线绕成螺旋，提高等效电感，使电气长度加长而物理长度缩短。优点是：

体积小巧：对智能水表、家居控制器等空间苛刻的设备友好。

易于焊接或卡装：配合同轴线或直接焊点，生产装配简单。

复用性强：同一形态可通过调匝数、线径、弯折角度适配不同频段。

缺点也很明显：周围金属、塑料、外壳的介电常数都会让谐振点漂移，稍不注意就“跑频”。

3. “灵敏度高、抗干扰强”从何而来

页面强调“灵敏度高、传输稳定”“强大的抗干扰性能”。在小型天线上，所谓抗干扰，本质上来自：

合理的谐振设计：让目标频段阻抗最低、辐射最强，带外抑制自然更好。

前端滤波/LNA匹配：虽然文中提到LNA带外抑制(更常见于GNSS)，对GSM终端也可通过低通/带通滤波抑制杂散。

屏蔽与接地：将主射频线与干扰源分开，必要时加金属隔离片，减少耦合。

4. 频段宽≠随便装：匹配网络才是“灵魂”

即使天线本体驻波比“出厂合格”，整机装进去后：

主板地尺寸、外壳塑料介电常数、金属部件近距耦合都会改变谐振点;

需要预留π型或T型匹配网络(电感/电容组合)，用网络分析仪在样机阶段调到最优;

建议留至少2～3个可调元件位置，便于补偿不同壳体/结构差异。

5. 安装位置与朝向：别让它被金属“闷”住

弹簧天线虽小，但仍需“呼吸空间”：

远离大面积金属面：如电池包、散热片;否则会被频繁吸能，效率骤降。

与主板保持合理距离：避免地平面直接耦合;可留一段“净空区”。

多模多天线共存：若设备还有BLE/Wi-Fi/LoRa等天线，要错开位置与极化，减少相互干扰。

6. 环境适应：-30～+70 ℃只是起点

工作温度下限 -30 ℃对北方冬季户外表计勉强够用，上限 +70 ℃也要考虑夏季暴晒、密闭箱体内的温升。遇到：

高湿/盐雾环境：弹簧裸铜可氧化，外覆防护涂层或选镀层材质。

振动冲击：弹簧结构固有频率低，长期振动可能导致金属疲劳。

防水等级“/”：本体不具备防水，整机必须做好密封，IP54以上才放心。

7. 测试与验证：别只看仪器的“S11曲线”

S11/VSWR：网络分析仪看反射匹配是否合格，但这只是第一步。

TRP/TIS(总辐射功率/总等效灵敏度)：暗室或近场扫描系统测整机辐射与接收能力。

OTA测试：真实壳体/安装姿态下的整机性能验证，确保量产一致性。

现场实测：在典型应用场景(地下室、井盖内、狭窄管道)进行吞吐量/掉线率对比，确认网络稳定性。

8. 应用扩展：不止智能水表

页面列出的场景包括智能家居、物联网终端、智能水表、智能设备、蓝牙模块等。实际上，凡是对成本、体积敏感，且主要依赖GSM/GPRS或NB-IoT回传数据的设备，都适合考虑这类天线：

城市管网/燃气表、供热表

环保监测节点、农业传感器

共享设备定位与控制终端

低速率报警/控制器(门禁、烟感联网设备)

9. 选型与定制：通用型号 ≠ 最佳方案

虽然型号HX-THGSM-04GSM05能覆盖较宽频段，但不同国家/运营商频段侧重不同：

若主要跑GSM900/1800，可针对这两个点做更窄带优化以提高效率;

若要兼容LTE Cat.1/NB-IoT的800/900 MHz段，需确认低频效率是否满足发射要求;

对射频输出功率33 dBm的模组，天线耐功率要留余量;

大批量量产前要求供应商出具批次一致性报告，并提供完整阻抗曲线与OTA测试报告，而不是一个“100 MHz点阻抗值”就完事。

10. 可靠性与认证：小天线也要过硬指标

材料与工艺：铜线镀层、弹簧加工应力、焊点牢固度都影响寿命。

可靠性测试：高低温循环、盐雾、振动冲击、跌落实验可参考IEC或企业标准。

电磁兼容(EMC)：整机要满足CISPR 32/EN 55032等辐射/传导要求，天线布局不当可能诱发共模辐射超标。

型式认证：对接运营商或入网认证，TRP/TIS通常有门槛值。

11. 设计与量产流程建议

原型阶段：先用参考天线+评估板验证信号链可用性。

结构敲定前：在ID评审时就把天线“预留空间”画进去，避免最后塞不下。

匹配网络调试：用VNA调S11，频段端点与目标带宽都要达标。

整机OTA验证：小批样机去暗室或具备OTA设备的第三方实验室测试TRP/TIS。

工艺文件明确：天线焊接、装配角度、走线长度、线材规格写进SOP，防止产线“随手一焊”造成批量偏差。

抽检与回归测试：量产中按批次抽检VSWR和OTA，版本变更要做回归。

12. 常见问题排查思路

VSWR飙升：检查焊点虚焊、匹配元件移位、外壳新增金属件。

现场信号差：看主板地平面是否被改动、设备靠墙安装造成方向性衰减。

频段跑偏：壳体材料换了、厚度变了、内部走线挪位，重新调匹配。

互扰严重：多天线共存，需做端口隔离(如加陷波/隔离器件)或优化布置。

13. 展望：更细分的频点、更集成的模组

定制弹簧天线：针对单一主频段做窄带优化，提高效率与一致性。

多功能一体化：把GSM、蓝牙、NFC等天线集成在同一金属弹簧/柔性FPC上，通过多谐振点覆盖多制式。

新材料/新工艺：采用高Q值合金或镀层工艺，降低损耗，提高稳定性。

自动调谐：结合可变电容阵列实现在线调谐，适应动态环境变化。

GSM弯角弹簧天线的价值，在于“用尽可能小的体积，换取能接受的射频性能”。要让它真正发挥作用，不能只停留在参数表，而要把频段、匹配、结构、环境、测试一并考虑。一步步梳理：**它装在哪里?怎么匹配?如何验证?出了问题怎么调?这些问题想明白了，小小一根弹簧，也能把整机的通信能力托住。
