在高精度导航领域，选择一支合适的天线往往决定了整个 RTK 系统的上限。为什么“全频定位天线”近两年成为测量、无人驾驶乃至变形监测的标配?答案就在它对多星座、多频点的全量接收能力，以及由此带来的稳定性与扩展性。

1. 产品概览

红心科技推出的 HXR5510PF‑CV1 系列全频定位天线，尺寸仅 65 × 65 × 15 mm，却囊括 GPS L1/L2/L5、北斗 B1/B2/B3、GLONASS G1/G2 及 Galileo E1/E2/E5a/E5b 等全段信号，实现真正意义上的“多星座、全频段”接收能力。

2. 全频段设计的技术要点

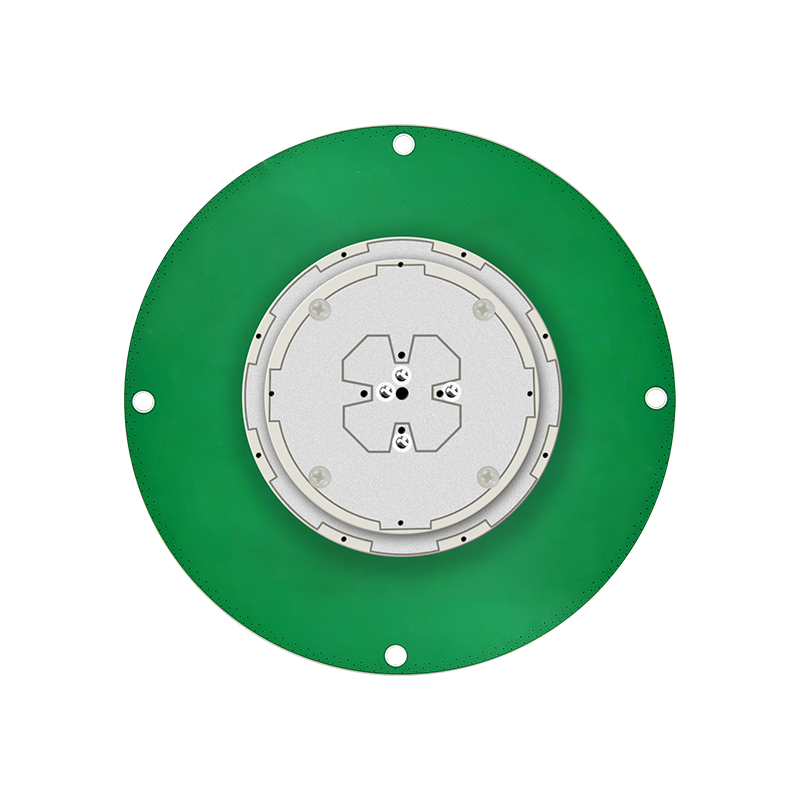

宽带辐射结构

采用多层陶瓷贴片配合金属屏蔽环，保证从 1164 MHz 到 1610 MHz 之间增益曲线平坦，避免各频点“大小眼”现象。

相位中心稳定

相位中心漂移控制在毫米级，配合 RTK 解算可稳定输出厘米级甚至亚厘米解。

低噪声放大与带外抑制

LNA 带外衰减深，能有效滤掉 4 G、Wi‑Fi 及工业电源谐波，为城市峡谷、矿区等电磁嘈杂环境提供干净的原始观测值。

3. 关键性能参数解读

供电与功耗：直流 5 V/1 A 供电，典型电流 ≤ 300 mA，平均功耗约 1.1 W，适合长时监测点或无人系统恒定运行。

精度指标：在 RTK 模式下，水平 RMS 0.1 m + 1 ppm，高程 0.3 m + 1 ppm，满足常规测绘到航道疏浚的精度需求。

数据接口：内置 BLE 5.0，可通过手机或上位机无线查看运行状态;输出支持 NMEA 0183 V4.10 与 RTCM 3.x，兼容主流接收机。

环境适应性：‑30 ℃~+70 ℃ 工作温度、IP67 防护和 95 % 无冷凝湿度等级，应对露天基站、船载甲板或高寒山区皆无压力。

4. 结构与可靠性

一体注塑外壳：抗紫外 PC‑ABS 外壳结合弹性密封圈，长年日晒雨淋亦不龟裂。

内置压铸铝底板：提供良好接地与机械刚性，减少微振导致的相位抖动。

IP67 级防护：防尘防浸，雨林、高原风沙及海上盐雾皆可直接部署。

5. 多场景应用拓展

大地测绘与 CORS 基站：全频段提升观测卫星数，基线可拉大至 50 km 仍能保持固定解。

智慧农业与自动驾驶：L5/B2a 等新信号抗多路径优势明显，可在稻田、路侧树冠等复杂环境保持厘米级轨迹。

海洋与河道测量：配合舰船 IMU 可实现姿态耦合，保障纵摇横摇下的实时潮位补偿。

结构物监测：桥梁、边坡或高层塔吊的日周期形变，BLE 链路即可回传厘米以内结果，部署维护量极低。

6. 安装与选型建议

馈线长度：≤ 15 m 建议选 LMR‑400，> 30 m 建议塔顶加前置放大器或改用光纤数字传输。

安装平台：优先选用钢制基板并保证水平;如装车顶，注意远离天线周围 30 cm 内的大块金属。

基准坐标校核：首次布站应静态采集 2‑3 h 进行平差，避免基站误差“放大”到移动端。

固件与校准：定期检查厂商发布的 PCV 校准文件，保持解算器与天线模型同步。

7. 与传统双频天线的差异

卫星可见数提升 40 %+，尤其在北斗三代 GEO 卫星加入后，低仰角补偿显著。

初始化时间缩短：整周模糊度秒级解决，远程基线恢复速度提升约 30 %。

电离层误差抑制：引入 L5/B3 可直接用于三频电离层线性组合，长距离作业不再依赖外部电离层模型。

8. 运维与常见问题

漂移排查：若 C/N₀ 全面下降 5 dB 以上，多为馈线或供电问题;如仅个别频段异常，则重点检查周边干扰源。

防护保养：每半年检查 O‑ring 密封;长驻海岛需用淡水冲洗盐雾。

固件升级：BLE 连接手机小程序即可在线升级，过程中确保电压稳定，避免断电“砖机”。

全频定位天线不只是简单的“多频”堆叠，而是一整套围绕宽带辐射、低噪放大、相位中心控制与防护可靠性的系统工程。红心科技 HXR5510PF‑CV1 系列用紧凑尺寸实现全星座覆盖，加上毫米级相位中心与 IP67 工业防护，让高精度定位在更多行业落地成为可能。若你正在为测绘基站、高级辅助驾驶或结构变形监测寻找一支“装上即忘”的天线，这款全频定位天线值得列入首选清单。
