433MHz弯角弹簧天线:小体积也能撑起远距离通信

2025-07-09

一、为什么“弹簧”还能当天线?

在低功耗广域网(LPWAN)、智能抄表和无线遥控设备中,433 MHz 频段以穿透力强、成本低闻名。但要在有限的终端内部署一根性能可靠的天线并不容易:传统鞭状或 PCB 贴片要么尺寸过大、要么调试繁琐。弯角弹簧天线恰好以“自带螺旋电感、可立可卧”的结构,解决了空间与性能的双重矛盾。它到底凭什么做到“拐个弯”就能稳定工作?一探究竟。

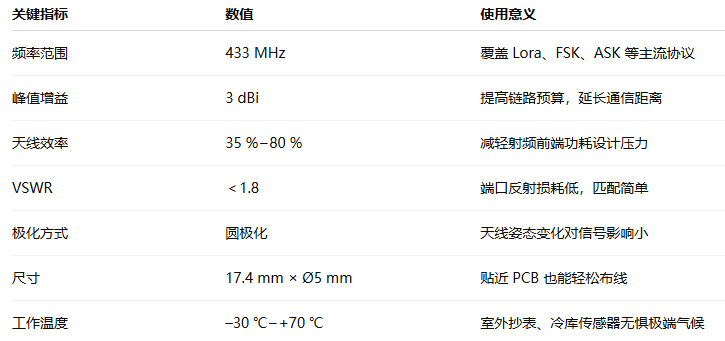

二、产品档案:HX-TH04433-01 的核心参数


三、结构剖析:一圈螺旋的秘密

螺旋自谐振

弹簧线径与螺距按 λ/4 缩比设定,自带电感与分布电容,使整根导线在 433 MHz 达到谐振,无需额外匹配网络。

弯角设计

引脚与螺旋部分呈 90°,可垂直焊在 PCB 边缘;既节省板面,也让主辐射方向远离地平面,提升全向覆盖。

铜-锡合金镀层

表面镀锡后一次回流即可焊接,加工工艺与常规贴片件兼容;镀层兼顾导电与防氧化,长期可靠。

四、电气性能拓展

圆极化优势

相比线极化鞭天线,圆极化对终端翻转不敏感,适合移动或角度难以控制的传感节点。

宽容的效率区间

产品实测效率 35 % – 80 % 取决于安装环境:若 PCB 留有 40 mm 以上地平面并远离金属屏蔽,效率即可逼近上限。

3 dBi 峰值增益

在同类内置弹簧天线中算“高个子”,配合 14 dBm 发射功率,视距可达 800–1200 m。

五、抗干扰与可靠性

带外抑制

天线自身 Q 值适中,带外谐振峰衰减>15 dB,可过滤 Wi-Fi、LTE 等邻频杂波;再叠加简单 π 型滤波即可满足 EMC。

机械强度

高弹性黄铜基材,抗振动 >50 G;弯角足够硬挺,不易在跌落中变形。

耐候涂层

镀锡层后加透明防护漆,可通过 48 h 盐雾测试,适应潮湿地下水表井。

六、典型应用场景

智能水电气表——嵌入表壳,表盖金属化也能通过圆极化补偿信号衰减。

LoRa 农田节点——低耦合 VSWR 让 3.6 V 锂电加 5 年电池寿命成为可能。

RF 遥控器——弯角贴板放置,外壳塑胶仅需开一条 1 mm 槽即可保证辐射通道。

小型无人机遥测——体重严格受限,17 mm 小体积不影响机身气动外形。

七、设计与安装要点

保持净空区:天线 5 mm 半径内避免走线与金属器件;自下而上 10 mm 以上勿覆盖电池或屏蔽罩。

50 Ω 走线:同层微带或内层带状线直连射频芯片,拐角用 45° 斜角避免阻抗骤变。

调谐留白:如整机塑壳电磁环境复杂,可在射频端预留 π 型网络,用 3 pF–6.8 pF 可调电容微调谐振点。

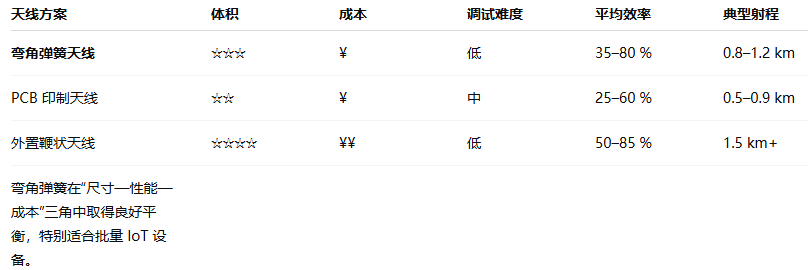

八、与同类方案对比

HX-TH04433-01弯角弹簧天线用 17 mm 的身形,撑起了 433 MHz 远距离通信的可靠链路:它自带谐振、安装灵活、抗干扰强,既能缩短研发周期,也能在批量生产中降低 BOM 成本。对于任何追求小体积、长续航、稳通信的 IoT 终端来说,这根看似普通的“弹簧”,或许正是打开性能天花板的一把钥匙。
