——面向高速发展的物联网时代，形似“小飞碟”的圆盘式终端究竟该选择内置天线，还是外置天线，才能兼顾性能与成本?

一、为什么“小飞碟”终端会纠结天线形态?

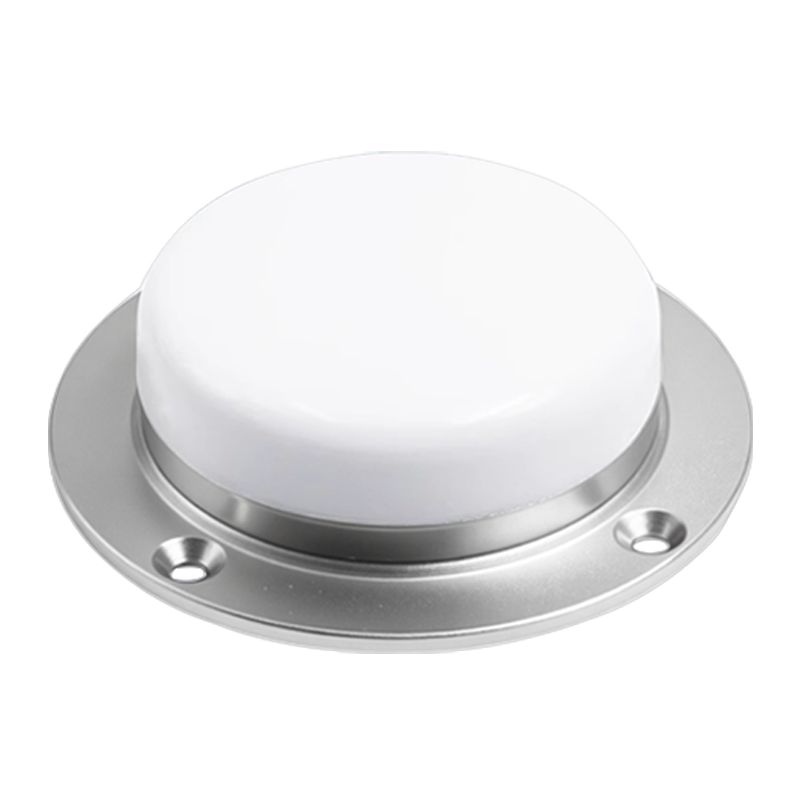

从智能抄表、资产定位到环境监测，越来越多厂商采用直径不足十厘米、造型扁平的“小飞碟”外观。一体化外壳让布点更隐蔽，却也把“无线通道”挤进狭小空间。于是，“内置做得下吗?外置会不会太突兀?”成了产品经理与射频工程师绕不开的问题。

二、内置天线：隐身美学与结构挑战并存

高度集成

天线藏在 PC-ABS 或 PPS 外壳内，无需额外穿孔，整机防水、防尘等级更容易做到 IP67 以上。

外观友好

圆润机身不突起，减少割手、挂缆、被破坏的风险，适合公共区域或室内场景。

设计难点

可用体积小：要在 2–3 mm 间隙内完成天线谐振;

近场耦合强：主板、金属电池托架都会吸能，致使增益衰减;

量产一致性：外壳材质批次差异、装配缝隙都会让驻波比漂移。

典型用途

BLE 信标、LoRa 资产标签、有源 RFID 等对远距离要求不极端、对外观要求高的轻量应用。

三、外置天线：性能优先，但要接受“突出感”

高增益空间

外置鞭状、胶棒或贴片天线可做到 3–5 dBi，甚至可加无源反射板实现定向覆盖。

调试自由度高

天线与 PCB 通过 SMA/IPEX 连接，射频工程师可更换不同型号，快速找到最佳方案。

维护与升级便利

后期若需改频段或换双频，可替换天线而无需更动整机。

潜在问题

外观突兀：在高校、商场等对美观敏感区域，可能被用户误触或拆除;

结构防护：雨雪、紫外线、酸碱环境对塑胶外壳提出更高要求;

成本叠加：天线、连接器、密封垫圈均为额外物料。

典型用途

远距 LoRa 网关、野外气象站、车载终端，对覆盖半径或穿墙能力有硬指标的场景。

四、核心性能维度对比

增益

内置 0–1.5 dBi;外置 3 dBi 起步，峰值可到 6 dBi。

方向性

内置多为全向弱辐射;外置可选定向或全向，灵活布网。

抗干扰

外置天线远离电路板，互调与噪声引入更小;内置需靠阻抗匹配与金属屏蔽补救。

机械可靠性

内置无可动件，跌落不易损坏;外置若被拉扯，连接器松脱后波纹管易进水。

成本结构

内置花费集中在早期调试和模具;外置分摊到单台 BOM，批量越大差异越明显。

五、设计抉择：从需求倒推天线方案

通信半径

仅需百米以内联络，内置可满足;若目标是郊区 3 km + 的 LoRa 透传，外置必不可少。

部署环境

室内吊顶、工位下：内置更隐蔽;

户外杆塔、墙体侧：外置增益撑场。

外观限制

消费类电子或需要防破坏的公共终端，多选内置;工业壳体不讲究时，外置无压力。

售后策略

计划五年免维护?选内置;需迭代多频或定期校验?外置方便替换。

六、实测与调优：避免纸面性能“打折”

预研阶段

使用 3D 全波仿真软件，评估壳体、螺丝、铜柱对驻波比的影响;对外置天线做场景覆盖模拟。

样机测试

OTA 暗室测全向图，确认增益谷值;再做多角度手持遮挡验证。

场景验证

建立 50 m、500 m、2 km 三段测试链路，记录接收灵敏度、包到达率。

量产抽检

走 S-parameters 扫描 + 实际吞吐率双通道，确保“测得好、用得也好”。

七、采购与选型建议

供应商资质：查看是否通过 ISO 9001 和射频实验室 CNAS 认证。

样品沟通：要求天线厂商提供 S11 曲线、增益曲线与实际场测报告。

批量跟踪：签订《一致性保证协议》，重点关注驻波比 < 1.8，插损 < 0.3 dB 指标。

售后窗口：户外外置天线需 3–5 年防水、防盐雾质保;内置则要关注壳体老化试验。

八、趋势展望

多天线 MIMO

BLE AoA、UWB 定位等高精度应用，开始在“小飞碟”内组合 2–4 支 PCB F型天线，兼顾方向估计与体积。

毫米波小型化

24 GHz 雷达与 60 GHz 传感器进入物联网，射频波长缩短，内置天线更易实现高增益。

材料创新

玻璃纤维增强 LCP、陶瓷介质天线让内置方案在高温、强酸环境获得新生。

快换接口

工业场景趋向采用防呆卡扣式 SMPM 连接器，实现“断电不开壳”即换天线。

选择内置，收获的是无外包、抗冲击、外观友好;选择外置，换来的是高增益、易调优、可扩展。真正的答案必须回到具体业务：通信半径、外观限制、运维模式与成本预算。当你能用数据量化这些要素，“小飞碟”终端的天线之争就不再纠结，而成为一场精准的工程决策。祝每一台飞碟都能在正确的频段里，飞得更稳、更远。
