地震、洪水、山火、泥石流等突发灾害发生后，前线指挥最怕什么?怕“看不见”：队伍在哪、受灾点在哪、生命迹象在哪、可通行道路在哪。仅凭手机定位和目测，真能在复杂地形、通信受限的环境中做出快速、准确的指挥决策吗?答案往往是否定的。要把“看不见”变“看得见”，离不开GNSS天线和它背后的高精度定位体系。

一、救援场景中，GNSS天线究竟解决什么问题?

指挥调度的“统一坐标”

应急救援最怕“各说各的位置”。GNSS提供统一的空间参考，使多队伍、多装备的坐标融到一个地图底图里，为指挥车或前方指挥所提供实时态势图。

搜索与打点的“可复现路径”

抢险路径、搜救走向、无信号区域边界都能被准确记录与复现;二次进入时可以沿既定轨迹快速到位。

关键点位的“厘米级精确标注”

坍塌建筑的进入孔位、危化品泄漏阀门、临时搭建的医疗点/停机坪，需要厘米到分米级定位，减少误差带来的处置风险。

灾情测绘与风险评估

无人机/UAV航线规划、灾害边界巡检、山体滑坡体积估算、河道漫溢线测量，都依赖稳定的GNSS解算与合格天线。

跨部门协同的数据“通用语”

GNSS输出的坐标、时间戳与轨迹(NMEA、RTCM、RINEX)是消防、公安、医疗、军队和自然资源等多部门都能理解与使用的“共同语言”。

二、典型应用地图：人—车—机—站的四类载体

1. 人：单兵与小队

背负/肩扛终端：内置螺旋或高性能贴片天线，保持在人体遮挡下的可用SNR;用于单兵定位、生命探测点位标注、风险区电子围栏。

指挥员平板/手簿：外接小型多频天线(L1/L2/L5、E1/E5、B1/B2/B3)，获取更稳的相位与更快的重捕。

搜救犬装备：轻量天线+小功耗接收机，实时回传轨迹，避免重复搜索。

2. 车：指挥车、工程车、救护车

车顶天线：低仰角表现好、耐候的多频天线(常见圆极化贴片/小型螺旋)，配合RTK/PPP实现分米级车载导航与姿态，便于在废墟、临建区穿行。

双天线方案：前后或左右布置，用于车体方位与姿态解算，适合狭窄巷道调头、重型机械精确靠位。

3. 机：无人机/无人船/无人车

无人机：轻量螺旋天线在动态姿态与低仰角下更稳，结合RTK/PPK实现厘米级航测;在图传/电机强噪环境中需良好带外抑制。

无人船与地面无人平台：长时间续航，建议选防水、防盐雾的多频天线，支持差分/基站跟随。

4. 站：临时基准站与连续运行参考站(CORS)

临时基站：快速在高地/楼顶架设扼流圈(Choke Ring)或大地板测量天线，作为RTK差分的源头，显著提升周边移动端固定率。

三、天线形态与选型：不同任务不同“武器”

扼流圈测量天线

用途：基站/连续站;抗多径能力强，适合屋顶、山脊等反射复杂环境。

关注：提供ANTEX校准文件、PCV小且可重复、耐候与防雷。

多频测绘级贴片天线

用途：车顶/背包/杆测;在合适地板直径下可兼顾性能与成本。

关注：低仰角轴比、方向图平滑、群时延一致性。

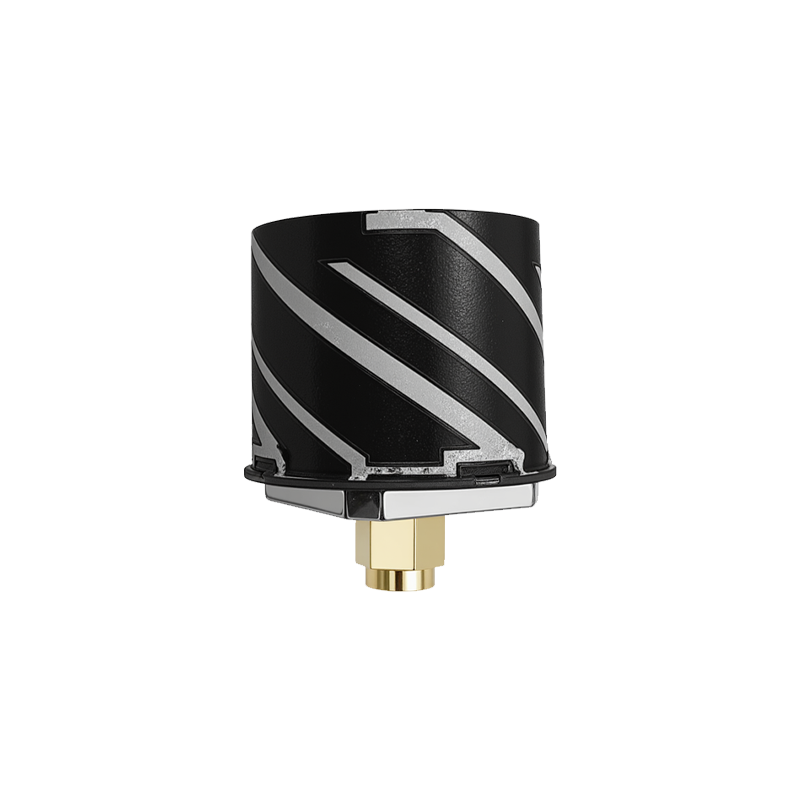

轻量螺旋天线

用途：无人机/单兵;RHCP纯度好、低仰角稳定，抗姿态变化。

关注：带外抑制(面对图传/5G干扰)、结构强度与IP防护。

抗干扰阵列(CRPA)/陷波天线

用途：机场、港口、电磁环境恶劣场景;抑制欺骗与压制。

关注：与接收机/阵列处理兼容、功耗与运维复杂度。

选型三原则：

“多而真”：频段多不代表好，要看群时延一致性与低仰角性能。

“轻而强”：移动端越轻越好，但别牺牲方向图与轴比。

“抗而稳”：带外抑制+LNA线性度，在强邻频环境更关键。

四、从“能收星”到“能固定”：系统级协同要点

多星座多频

GPS+Galileo+北斗+GLONASS，多频(L1/L2/L5、E1/E5、B1/B2/B3)能加快收敛并在遮挡/低仰角下维持解算稳定。

差分与增强

RTK：临时基站向前线移动端广播RTCM3.x差分;适合需要厘米级定位的探测/测绘。

PPP/PPK：通信不稳时采集RINEX离线解算，事后恢复高精度成果。

区域增强：在可用地区利用卫星/地面增强(如QZSS增强、地网差分)提高可用性。

接口与格式

NMEA 0183：供地图/指挥系统消费。

RTCM 3.x：差分消息载体。

RINEX：原始观测存档，利于事后复盘与司法取证。

时间同步

GNSS授时(PPS/时间戳)用于多车协同、无人机编队、视频与传感器数据融合，保证跨设备“同一时间”。

五、部署与安装：最后一米决定成败

基站选址

视野开阔、远离高反射面与大功率发射源(基站、微波、对讲中继)。

固定牢固、独立接地，串联防雷器;同轴线尽量短，低损耗电缆(如LMR-400级)。

车载安装

车顶几何中心，远离车载对讲、图传天线;保留**≥1.5–2 m**与金属立面/天窗的距离。

双天线方案注意基线长度与刚性，防止颠簸引起相位跳变。

单兵/手持

天线尽可能高于肩部、远离对讲机天线;背包/头盔式注意人体遮挡带来的方向图不对称。

线缆短直、固定防拉拽，避免因摆动造成瞬时断联。

无人机

安装在机背中心，远离电机与图传天线;确认地板与机壳材料不会劣化方向图。

进行动态姿态测试：悬停、急转、俯仰中观测SNR与周跳。

六、抗干扰与PNT(定位-导航-授时)韧性

带外抑制与滤波：在4G/5G、Wi-Fi、对讲强场下，前端若无滤波，LNA易饱和致失锁。

射频隔离：天线—接收机走线与电源/高速差分分开走;要有良好接地与屏蔽。

欺骗/压制应对：重要区域考虑CRPA阵列或多源融合(IMU/里程计/视觉)增强鲁棒性。

多模冗余：GNSS+惯性+地图匹配+地面信标/超宽带(UWB)，在短时失锁时保持轨迹连续。

七、应急SOP：抵达0–2小时如何把定位体系拉起来?

T0–T30 分钟：勘位与通联

确定指挥所位置，优先架设临时基站(或确认接入区域差分)。

频谱快扫，评估干扰源;规划各类无线频点，减少互扰。

T30–T60 分钟：硬件落地

基站天线就位(扼流圈/大地板)，接地、防雷、线缆固定;开机记录、发布RTK差分。

指挥车/无人机/单兵终端逐一校验GNSS状态页：星座、SNR、DOP、差分输入。

T60–T120 分钟：任务上线

制作电子围栏与风险区，为进入/撤离/警戒提供坐标规则。

无人机首航获取正射底图，叠加队伍实时位置流;建立态势一张图。

设立数据回传与存档规则：RINEX、航迹、关键点位统一命名与归档。

八、数据联动：从“坐标”到“决策”

态势可视化：把移动目标、危险源、医疗点位、补给点、空中走廊叠加在一张地图上，实时刷新。

工作流自动化：超出电子围栏或接近危险源自动推送告警;到达预定点自动触发拍照/传感器采集。

成果沉淀：RINEX/航测影像/点位库形成事后评估与培训素材，指导下一次响应。

九、避坑清单：救援现场最常见的错误

“手机定位够用了”：在通信差、遮挡多、磁干扰强的场景，手机定位误差与漂移会直接影响指挥判断。

“只换接收机不重视天线”：多径与带外干扰主要发生在前端，天线不好，后端再强也白搭。

“地板太小/装位太随意”：车顶/机身地板与金属布局不当，方向图畸变、PCV增大，固定率大降。

“差分源不稳”：基站立得低、线缆过长、没做接地/防雷，导致差分链路频繁中断。

“没有数据留痕”：不存RINEX、不留轨迹，事后复盘与责任取证都难以开展。

十、采购与装备方案

基站套件：扼流圈多频天线+低损耗电缆+避雷/接地+测量级接收机(RTCM3.x/PPK导出)，三脚架/桅杆与快装底座。

车载套件：多频圆极化天线+短线缆+支架+防水接头;(可选)双天线姿态基线。

单兵套件：轻量螺旋/优质贴片+胸挂/肩扛支架+短馈线;支持蓝牙/串口向手簿输出NMEA。

无人机套件：轻量多频螺旋+合理地板+屏蔽走线;支持RTK/PPK与遥测链路。

软件与数据：移动端地图APP(离线底图)+指挥端态势软件;RINEX/RTCM/NMEA全链路打通。

培训与文档：装机SOP、天线标定、频点规划、数据归档手册;每季度演练一次。

十一、缩影案例：山火救援的“定位中枢”

一次山地林火中，前线建立临时基站(扼流圈天线+测量接收机)，无人机搭载轻量螺旋天线执行正射测绘，生成最新火线与可通行路径;地面单兵与工程车使用多频天线接入差分，位置、方向实时上屏。由于前端带外抑制与规范安装，靠近微波中继与车载对讲仍能稳定固定。最终指挥所实现“火线—风向—队伍—撤离通道—水源点”的多层叠加，救援效率显著提升，险情点位被厘米级定位精确标注，复盘资料完整可追溯。

GNSS天线在应急救援中并非“附件”，而是决定定位稳定性与系统韧性的第一入口。选对天线(多频、低仰角好、抗干扰强)，装对位置(地板/接地/走线规范)，配合可靠的差分与数据流程，才能把“能定位”真正升级为“能指挥、能复盘、能提升”。
