充电桩、共享电池柜、路侧通信箱、基站拉远机柜……这些设备普遍面临金属遮挡、风雨日晒、强电磁干扰等挑战。既要稳定接收 GPS/北斗信号，又要可靠防护与易安装，GPS/北斗机柜天线应运而生：体积小、安装快、指标均衡，专为“机柜场景”做过优化。

一、产品定位与适用场景

这类机柜天线面向智能充电桩、共享电池柜、户外通讯箱、无线通信基站等设备，用于定位、授时或告警上报。它兼顾信号增益、耐候性和便捷安装，适合在机柜顶部/侧壁做外置部署，减少金属屏蔽的影响，确保长期稳定运行。上述场景正是其典型应用边界。

二、核心卖点，一眼看懂

覆盖 GPS L1 / 北斗 B1 双频段(1575.42/1561 MHz)，直击大多数机柜定位/授时需求;圆极化、全向辐射，在机柜周边复杂反射环境中仍能保持较好的信号一致性。

总增益 28 dBi(厂商参数)，配合带外抑制优秀的 LNA，在嘈杂电磁环境中降低失锁风险、加快搜星与重捕获。

相位中心稳定、波束较宽、前后比高，有助于减轻多路径影响，提升实际定位稳定度与授时可靠性。

小体积、强防护：外形仅 81×15 mm，防护等级 IP65，长时间户外工作无惧风雨粉尘与日晒。

注：上面参数为厂商公布值或典型说明，用于选型与工程对比。现场表现还受安装位置、布线、周边干扰与“天空视野”影响。

三、关键指标与接口

频率范围：GPS/BD 1561–1575.42 MHz

增益：28 dBi(典型)

天线效率：35–80%

VSWR：< 1.8

极化：右旋圆极化(RHCP)，辐射方向：全向

馈电阻抗：50 Ω;功率容量：33 dBm

尺寸：81 × 15 mm;接口：SMA(内螺内针)

工作温度：-40 ~ +85 ℃;防护等级：IP65

以上为机柜天线的主要电气/环境参数与机械接口要点，便于与主机侧 RF 口和安装环境快速匹配。

四、结构设计与用料亮点

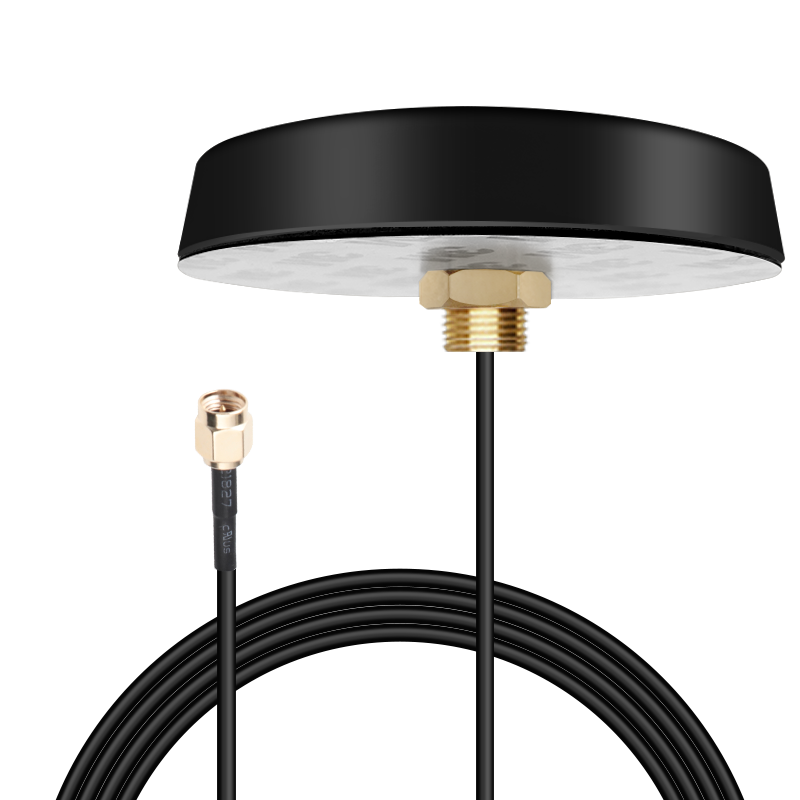

从结构清单可见，整机采用塑胶壳体(黑色)+ RG174 线材 + 3M 圆形背胶 + SMA 接头的轻量化组合;标配线缆长度 约 500 mm(±15 mm)，既便于走线，也降低馈线损耗。对于金属机柜顶部安装，背胶方案能快速定位固定;如长期高温/暴晒/风压环境，可辅以机械紧固或防脱措施。

五、为什么适合“机柜场景”?

金属邻近也能用：机柜环境普遍金属密集。圆极化+全向辐射更“抗挑位置”，在有限的安装窗口里维持可用信号。

抗干扰思路完整：LNA 的带外抑制对 4G/5G、Wi-Fi、电源开关噪声等邻频/带外能量有明显“屏蔽”作用，减少 GNSS 前端压制或失锁。

耐候、免维护：IP65、防尘防水、耐紫外，配合 -40 ~ +85 ℃的宽温设计，满足多数户外机柜生命周期要求。

尺寸友好：81×15 mm 的“细长外形”，对外观开孔/罩壳占位压力小，便于多天线并排(GNSS + 蜂窝/LoRa/BT 等)布局。

六、安装与布设建议

为把纸面指标转化为“实测稳定”，建议从以下细节入手：

优先外置、朝天安装：将天线置于机柜顶部或上沿，确保上方视场开阔;距离机柜边缘 3–5 cm 可降低金属边缘效应。

避开强干扰源：与 4G/5G、小基站、微波回传天线物理分隔;若必须邻近，优先 GNSS 在上、其他在侧，并保持≥20 cm 间距。

线缆管理：RG174 走线尽量短直、少折弯，穿越锋利孔边需加护套;室外转入机柜处做好防水引流。

接头与防护：SMA 接头锁固到位，必要时做防水圈/胶处理;雷暴区建议叠加浪涌/静电防护器件与良好接地。

“视场检查”作为开机前例行项：上电前，用接收机查看可见星数与 SNR;若异常，优先排查遮挡/干扰/线缆连接。

七、与主机/模块匹配的小贴士

主机侧 RF 口阻抗为 50 Ω 更佳;若主机内置前置放大或馈电策略，与天线的 LNA 级联需由整机工程师评估，以免增益叠加过高或出现互调。

设备处于高电磁环境(如基站机房旁、变电站内)，可配合 GNSS 多星多频主机、合适的前端 SAW/BAW 滤波方案，共同提升抗干扰余量。

若应用为授时，在工程设计中兼顾天线到主机的等效延迟与线缆长度一致性，便于后期做时间校正。

八、常见问题与排查

搜星慢/易掉星：检查是否被金属遮挡;确认与蜂窝/微波天线保持间距;核对接头与线缆完好。

雨后进水：IP65 能抵御溅水与短时雨淋，但接头与孔位仍需独立防水;按年检视背胶与密封件老化情况。

定位飘：复核安装位置与走线，避免贴近大面积金属立面;必要时更换到更开阔位置进行 A/B 测试。

维护频次：一般无需维护;年度巡检建议查看外壳老化、线缆护套裂纹、接头松动等。

九、规格一览

频段：GPS L1 / 北斗 B1(1575.42 / 1561 MHz)

指标：增益 28 dBi、VSWR < 1.8、效率 35–80%、RHCP、全向、50 Ω、33 dBm

机械：81×15 mm、SMA(内螺内针)、线缆 RG174 约 500 mm(±15 mm)、3M 圆形背胶

环境：-40 ~ +85 ℃、IP65

以上规格来自产品资料与承认书，适合做招采/图纸引用的基础参数。

结语：让机柜“抬头就能见天”

对于需要在金属机柜场景里做定位或授时的设备，选一只小体积、强防护、抗干扰的 GPS/北斗机柜天线，往往比“更复杂的算法”更能立竿见影地提升稳定性。把安装位置、走线与干扰隔离这些工程细节做好，它就能在长年累月的风吹雨打里，持续给系统提供稳定、干净的 GNSS 前端信号，让你的设备“抬头就能见天”。
