“车载高精度定位总在城市高架下‘跳点’、在隧道口‘失锁’，到底该不该上双频RTK天线?预算该怎么配?安装有什么门道?”如果你也在为这些问题纠结，这篇文章会把双频定位RTK车载从产品到应用讲透，并给出可执行的选型与部署建议。

一、产品概述：车载高精度的“第一入口”

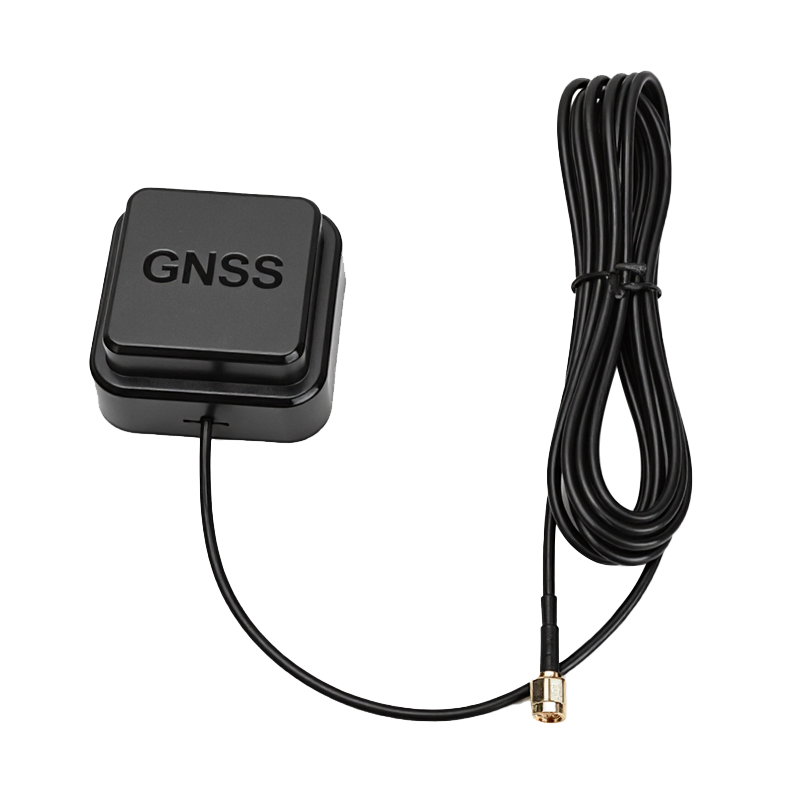

以型号 HXS386284TS-W55B为例，它面向车辆平台的高精度外置天线，支持四大卫星系统的双频/主频接收：GPS L1/L5、BDS B1、GLONASS G1、GALILEO E1;定位于车载与智能设备场景，强调在复杂电磁环境下的抗干扰与稳定性。该系列主打“小体积+高可靠+车规化防护(IP67)”。

二、关键电气指标(把“信号底座”打牢)

来自该型号的规格书要点如下：

频率段：1556–1615 MHz(L1/E1/G1/B1);1164–1207 MHz(L5)

增益(被动)：L1 约 5.0 dBi;L5 约 4.2 dBi

LNA 增益：32±2 dB;噪声系数 ≤1.8 dB

驻波比(VSWR)：≤2.0;极化：RHCP;轴比(天顶) ≤3 dB

阻抗：50 Ω;电压：DC 3–12 V;工作电流：≤45 mA

接口/外形：SMA 直头(内螺内针);尺寸：约 56×56×31 mm

这些参数决定了在城区“多路径”、电磁干扰和遮挡环境中的抗性与可用性，是车载高精度系统能否“稳住”的基础。

补充：该型号的BOM中亦出现 FAKRA(蓝色) 与 RG174 纯铜同轴等用料记录，说明存在不同线束/端接方案的物料配置，实际出货可按项目接口选配。

三、结构与防护(真正适合“上车”的细节)

体积/重量：约 56×56×31 mm，小型化便于车顶或扰流罩内隐藏式安装;重量页面标注约 200–300 g(不同线束有差异)。

环境能力：防护等级 IP67，满足风雨、飞溅水与粉尘环境;工作温度常见为 -30～+70 ℃。

四、核心特性(为何选“双频”)

双频抗误差：L1+L5 组合可显著抑制电离层延迟，提高收敛速度与抗多路径性能，城市峡谷环境下更稳。

高抑制滤波：带外抑制强，降低 4G/5G、车载电源开关噪声等对GNSS前端的干扰概率。

小型化+车规化：更易按车厂外观与风阻诉求做隐藏式布置，同时维持高可靠度。

五、应用版图(从L2到Robo-Taxi)

该类车载天线面向：无人驾驶与智驾系统、车辆追踪与调度、智慧巴士/园区摆渡、特种作业车辆、车载智能设备等多种场景，强调在“动、遮、扰”的组合工况中保持信号稳定与可用卫星数。

六、安装与布置要点(决定体验的 80/20 法则)

位置优先级：尽量选车顶中心对称位，上方无遮挡;与 4G/5G、Wi-Fi、V2X 等天线保持≥30–50 cm间距，避免互扰。

地参考：金属车顶可作为良好“接地平面”，若非金属表面，建议加装专用地板或金属底盘片提升辐射效率与方向图一致性。

线束路由：优先远离强电/开关电源、点火线圈与大电流线;同轴避免急弯，弯曲半径≥5×线径。

端接与密封：SMA/FAKRA 接头需上紧到位并做防水包封;外放区域建议配合浪涌/防雷器并可靠接地。

整车EMC：与车机、电源管理、数据链路联合评估，必要时在天线端口加高抑制滤波/前置LNA方案(与供应商确认可配版本)。

七、与单频/多频方案对比

对单频：双频在复杂场景下的可用性、收敛速度与平滑度明显更优，尤其在高架、林荫大道、玻璃幕墙密集区。

对更高阶多频：多频(含L2/L6等)在极端遮挡与严苛监测作业中上限更高，但成本/体积/布置复杂度也更高。对多数车队/城市场景，L1+L5 双频是性价比最优解。

八、系统搭配与“参数辨识”

天线只负责“收星”：它不产生定位解;协议(NMEA/RTCM)、BLE 等属于接收机/整机范畴。个别产品页面会罗列主机侧参数(如 BLE、NMEA 0183、1 Hz 更新率、2600 mAh 电池等)，这些并非天线本体属性，请以规格书为准并与接收机参数匹配。

接口与线束：确认项目侧是 SMA 还是 FAKRA，并与车厂/线束供应链统一端接标准与颜色编码(如 FAKRA 蓝)。

九、选型清单与采购建议

天线本体(确认频段、尺寸、颜色、固定方式)。

线束与端接(SMA/FAKRA、长度与屏蔽等级、过孔/密封件)。

安装附件(支架/贴装胶、紧固件、防水圈)。

防雷/浪涌器(室外或高雷暴区强烈建议)。

接收机/板卡(与双频能力/时脉同步/IMU 融合匹配)。

验收与标定(整车路测、遮挡测试、EMC 验收、长期稳定性对比)。

十、运行与维护

月度保洁：软刷/无绒布清洁罩面，禁用强腐蚀溶剂;

季度巡检：查密封圈、端子氧化、线束弯折与松动;

年/项目周期：做一次复杂环境路测与可用星/PDOP 统计，留存基线数据;

恶劣区：适当缩短维护周期，必要时准备冗余安装位与备机。

常见问答(项目推进时最容易遇到的点)

Q1：双频对“城市峡谷”真的有用吗?

A：是的。L1+L5 的组合能缓解电离层误差、提升抗多路径能力，加上高抑制滤波与合适的安装位，定位“抖动”会显著下降。

Q2：为何规格里同时出现 SMA 与 FAKRA?

A：规格书给出标准 SMA 端接，同时列出 FAKRA 蓝色物料可选，适配不同整车与量产线束方案;下单前需锁定接口版本。

Q3：页面里的 NMEA、BLE、1 Hz、2600 mAh 等参数适用于天线吗?

A：这些属于接收机/整机参数，天线不输出协议/不带电池。请以天线规格书为准，并与接收机侧对齐。

结语

对车载平台而言，天线是高精度的“地基”。选择一款像 HXS386284TS-W55B这样的双频车载天线，配合规范的安装与EMC治理，能让你的定位系统在真实道路场景中“稳住阵脚”。
