一、产品概述

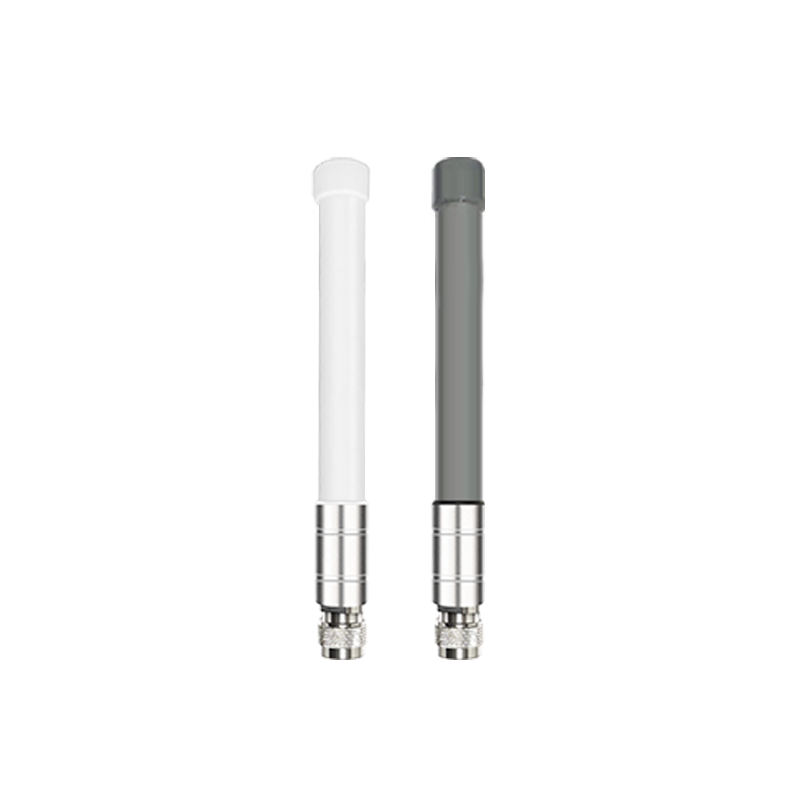

HX-BLG24-60020 是一款为 2.4 GHz 频段优化的玻璃钢室外天线，主打360°全向覆盖、稳定增益、耐候防护。玻璃钢外壳与多段纯铜振子结构，让其在长期户外环境中保持可靠的辐射性能与机械强度。适合物联网网关、Wi-Fi 网桥、园区无线覆盖等对稳定性与寿命有要求的场合。

关键电气参数(核心要点)

工作频率：2.4 GHz(2400–2500 MHz)

标称增益：3 dBi(全向)

极化方式：垂直极化

驻波比(VSWR)：<1.8

阻抗：50 Ω

功率承受：33 dBm

射频接口：N 头，内螺纹/内针(下单前建议与供方确认对接端型)

以上为该型号给定指标，用于系统匹配与链路预算。

结构与环境适应

外形尺寸：600 × 20 mm(细长型天线体)

防护等级：IP67

工作温度：−30 ℃ ~ +70 ℃

材质与工艺：玻璃钢外壳、纯铜镀镍接口，抗氧化、抗腐蚀，适配垂直/水平多种固定方式，安装便捷。

设计亮点与工程解读

全向覆盖 + 低驻波：3 dBi 全向增益更利于均匀覆盖;配合<1.8 的 VSWR，在较宽的 2.4 GHz 子带内维持匹配，减少反射，提高发射与接收效率。

玻璃钢耐候外壳：长期暴露可抵御日晒雨淋、粉尘与紫外，降低性能衰减与结构老化风险。

多段振子：多段纯铜振子结构有助于带宽与方向图一致性，提升在不同安装姿态下的覆盖稳定性。

N 型接口：室外常用型接口，机械强度高、接触可靠;如与设备端为 SMA/RP-SMA，可通过低损转接线实现。

二、典型应用场景

无线网络覆盖：园区/仓储/工地临时或半固定覆盖，与室外 AP/网桥组合。

物联网关与数采：2.4 GHz 物联网终端(如 Wi-Fi/BLE 网关)外置天线，增强信号边界。

通信基站/中继：做小区内回传或热点补盲的经济型全向天线。

专网与对讲配套：用于 2.4 GHz 数据链路或图传类系统(以设备制式为准)。这些场景均与该型号说明中给出的应用方向相吻合。

三、安装与调试建议(避免踩坑)

位置优先级：尽量高位、无遮挡;远离大面积金属遮挡与大功率电源/逆变器。

固定方式：支架牢固、垂直安装优先(匹配垂直极化);走线处做好引水弯与拉力释放。

馈线管理：尽量短而粗(低损同轴)，避免与强电并行;室外接头加自融胶与防水胶布分层密封。

避雷/接地：落地杆或墙体安装时，天线底座与机柜做好等电位;必要时加同轴避雷器。

信道策略：2.4 GHz 易拥塞，优先选择 1/6/11 等非重叠信道;功率不必一味拉满，结合现场 RSSI/SNR 调整更稳。

链路预算：按 3 dBi 天线增益、馈线与接头损耗核算 EIRP，确保不超当地无线发射规范。

四、选型与对接清单

接口确认：设备端口型(N/SMA/RSMA 等)、性别与极化一致性;如与页面描述“N 头内螺内针”不一致，务必下单前确认。

长度与支架：根据 600 mm 天线体选择匹配的抱箍/塔杆;预留避雷及检修空间。

覆盖半径：以 3 dBi 全向为基准，结合现场障碍、同频干扰与接收端灵敏度评估;中短距离性价比更优。

环境条件：雨雾多、盐雾重、温差大的场地建议提升密封等级与维护频次(季度点检)。

五、参数速览

频率：2400–2500 MHz;增益：3 dBi;极化：垂直;全向辐射;VSWR<1.8;阻抗 50 Ω;功率 33 dBm;接口：N 型;尺寸：600×20 mm;防护：IP67;温度：−30～+70 ℃。
