1 | 为什么北斗 B3 需要专用外置天线?

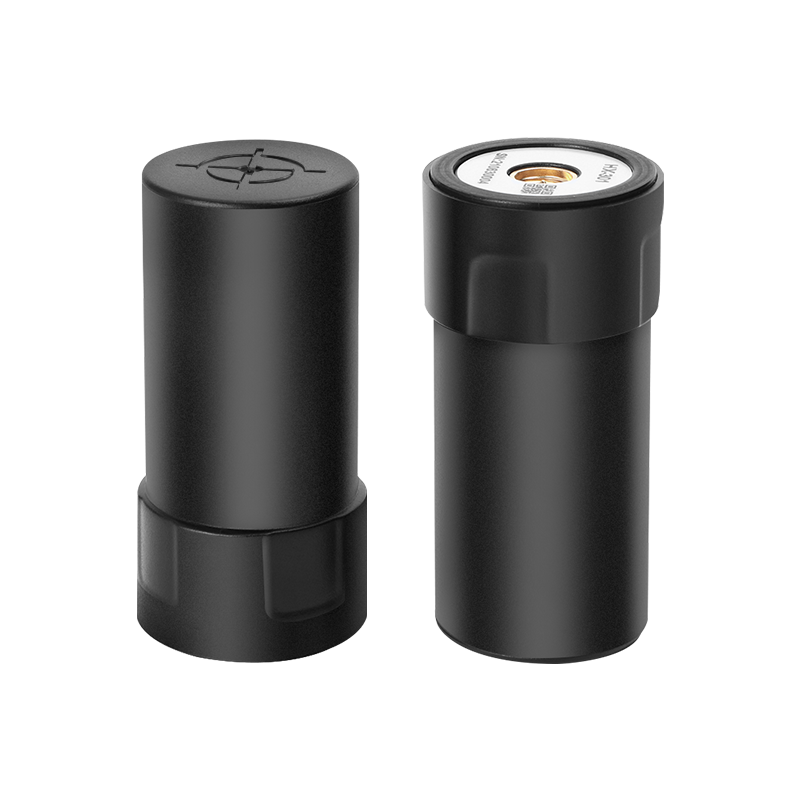

在灾情救援、无人机航测或精准农业等场合，北斗 B3 和 Galileo E6 频段常作为差分链路的“保底星”。若天线相位中心漂移或抗干扰不足，厘米级定位瞬间失效。HX-301D 这款北斗 B3 外置天线专为这种高可靠场景而生，兼顾体积、功耗与工业级防护。

2 | 核心规格一览

支持频段：BDS B3、Galileo E6

供电：DC 5 V / ≤ 300 mA;平均功耗约 1.1 W

尺寸/重量：φ 27.5 × 56 mm，131 g，手持或机载负担极小

防护等级：IP67，-30 ℃ ~ +70 ℃ 工作，-40 ℃ 存储

数据接口：BLE 5.0，输出 NMEA 0183 V4.10 与 RTCM 3.x

3 | 设计亮点

八臂耦合 + 四馈点结构

内部采用八臂缝隙耦合与四点馈电，方向图波束更饱满，相位中心稳定。

双级滤波 LNA

先粗滤、再精滤，带外抑制强，在电磁杂波密集的城市边缘也能稳锁卫星。

毫米级定位潜力

高增益单元配合稳定的相位中心，使 RTK 误差压至 0.1 m + 1 ppm(平面)/ 0.3 m + 1 ppm(高程)。

一体式 FRP 外壳

玻纤增强外壳抵御紫外线、盐雾和雨雪;内外双 O-ring 密封，达到 IP67。

4 | 应用场景细分

无人机与手持测图：轻量化机身不增负载，BLE 输出直连测绘手簿。hxgnss.com

精准农业：安装在农机顶端，为北斗 B3 RTK 提供稳定观测量，行距误差缩至厘米级。

应急通信与救援：野外灾情评估时，抗干扰 LNA 确保在电台、卫通等设备旁仍稳定位。

远程协作机器人：BLE 串流直接进控制系统，实现机群位置共享。hxgnss.com

5 | 安装与使用建议

保持视场：顶部无遮挡安装，离金属构件≥10 cm，避免多路径。

同轴线束：短距离优先 RG-316;长距离用 LMR-240 并加防水冷缩管。

供电稳压：5 V 端口噪声<50 mV pp，可用 π 型滤波防车载脉冲干扰。

年度巡检：检查外壳粉化、BLE 状态与驻波，及时更换老化密封圈。

6 | 如何为项目选型?

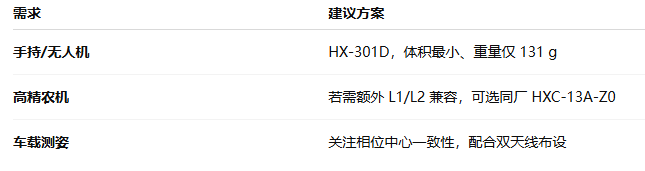

需求建议方案

在 BDS B3 精准定位链路中，一枚稳定、高抗干扰、体积小巧的外置天线往往决定算法能否发挥全部实力。HX-301D 用八臂耦合结构和双级滤波 LNA 把信号质量拔到“天花板”，再以 27.5 mm 的直径把体积压到“地板”。若项目对体积、功耗和厘米级精度同时有硬指标，这款北斗 B3 外置天线值得优先放入方案清单。
