一、为什么选用“陶瓷+无源”组合?

在车载导航、无人机与可穿戴设备对“厘米级”定位越来越挑剔的今天，如何在有限空间内塞下一枚既高增益又低功耗的北斗天线，成了硬件工程师日常“卡脖子”的难题。无源陶瓷天线用高介电常数材料把电磁波“折”进巴掌大的体积里，不需要外加供电就能直连射频前端，为轻薄终端留出更多电池和传感器空间。

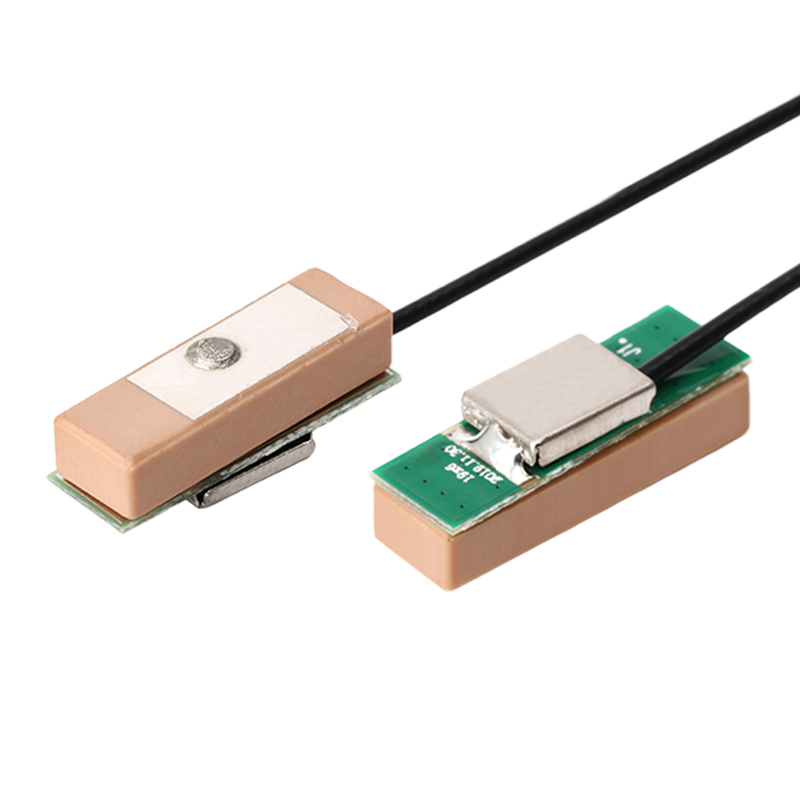

二、产品概览

型号：HX-TWBD1-1964-CV0

工作频段：BDS 1561 MHz(单系统单频)

尺寸：19 × 6 × 6.5 mm

接口：IPEX 1 代，可按项目定制

温度范围：-30 ℃ ~ +70 ℃

这些核心指标决定了它可以直接贴装在 PCB 上，与主板共成一体，适配车规、无人机和智能穿戴等对体积极其敏感的应用。

三、核心技术剖析

高介电常数陶瓷基体

多层叠烧技术将银层走线和短路孔嵌入陶瓷内部，使谐振精度保持在 kHz 级别，即便温度漂移也能控制在可预测范围内。

圆极化辐射

圆极化设计让天线无需精确对准卫星，哪怕设备在翻转或倾斜状态，仍能保持稳定接收。

全向辐射波束

宽波束+前后比优化，让车辆俯仰或无人机滚转时依旧锁星不断链。

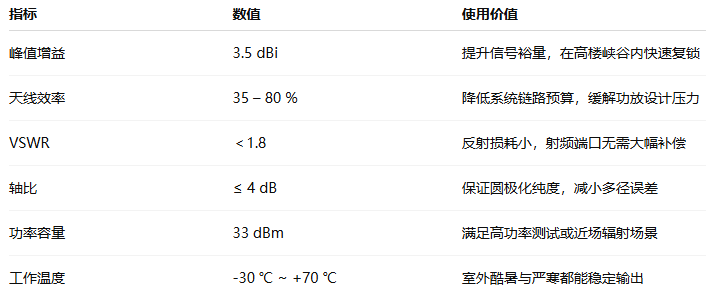

四、关键性能指标与实用意义

五、抗干扰与可靠性设计

带外抑制：器件本身为无源，但厂商针对外围 LNA 预留 π 型匹配与陷波位置，可在 800 MHz-5 GHz 抑制带外杂波，降低时隙失锁概率。

机械强度：陶瓷密度高、硬度大，不惧震动冲击;外观无金属罩，重量更轻。

湿热耐受：封装无吸水孔洞，长期 85 %RH 环境下介电性能衰减小于 1 %。

六、应用场景拓展

车载 ADAS / 智慧公交——与车规级 GNSS 模块配套，可在车顶内饰件或玻璃边缘隐藏安装。

无人机 & 无人配送车——机臂或罩壳内贴装，减轻气动阻力。

资产/物流追踪——放入塑料托盘、冷链箱体内，免布线免维护。

户外运动手表——陶瓷块可与金属后盖共用螺钉固定，整机厚度仍控制在 12 mm 以内。

七、选型与安装要点

地参考面：推荐 40 × 40 mm 以上铜箔作为天线地，若尺寸受限可配合匹配电路进行二次调谐。

保持“禁布区”：天线上方 ≥ 5 mm 空气隔离，远离金属螺丝、软排线与大面积电池。

射频走线：50 Ω 微带，避免直角拐弯;靠近天线端放置 π 型调谐网络，留给后期整机补偿余地。

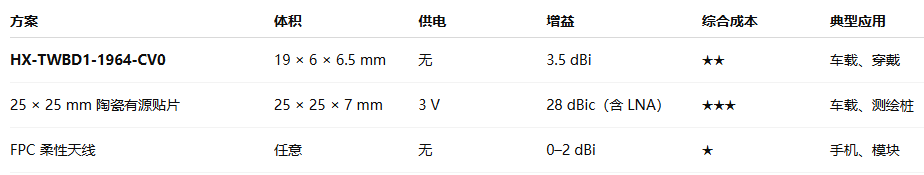

八、与同类方案对比

HX-TWBD1 以“中等增益 + 极致小型 + 无源低功耗”的平衡策略，填补了“贴片太大、FPC 太弱”之间的市场空档。

九、品质保障与服务

厂商拥有 12 年卫星导航经验，ISO 9001 体系覆盖陶瓷原料、银浆配方到成品测试全链条;样品一周内可交付，大批量 OQC 全检驻波和射频性能。

HX-TWBD1-1964-CV0 把北斗单频信号浓缩在不足指甲盖的陶瓷芯片里，为下一代轻量化定位终端提供了“即贴即用”的选项。如果你正在为有限空间、功耗预算或 EMI 约束而烦恼，这枚无源陶瓷天线或许正是破解难题的关键模块。
