车载RTK天线抗震性能怎么看?

2025-07-07

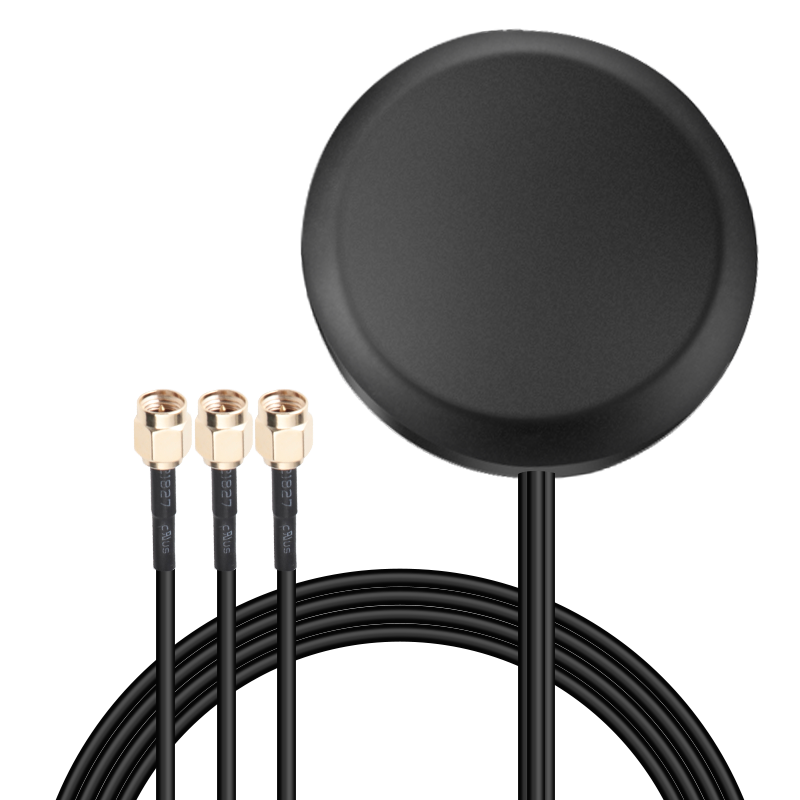

要评估车载 RTK 天线的抗震(抗振动)性能,需从标准指标、测试方法、数据解读与实际设计四个维度来考量。下面分条说明,帮助选型与优化。

1. 抗震性能的定义与重要性

定义:天线在车辆行驶过程中所承受的振动和冲击载荷条件下,依然能保持射频性能(增益、相位中心稳定性、噪声系数等)和机械完整性(无裂纹、螺丝松动、接口损坏)。

重要性:车载环境振动幅度大、频谱宽,若天线因振动导致相位中心偏移或信号中断,会直接影响 RTK 定位精度,甚至造成失锁或数据丢失。

2. 关键指标与测试标准

振动频率范围

通常涵盖 5 Hz~2000 Hz 或更宽频带。

加速度等级

振动试验通常规定 3 g~20 g(峰值加速度),冲击试验可达 50 g 或更高。

标准规范

IEC 60068-2-6(正弦振动测试)

IEC 60068-2-64(随机振动测试)

MIL-STD-810G(军用设备振动/冲击)

GB/T 2423.10/11(国内环境试验方法)



3. 常见测试方法

正弦扫描(Sine Sweep)

在固定幅值(如 5 g 或 10 g)下,以恒定速率扫描频率,检查天线在各共振点的响应。

随机振动(Random Vibration)

根据功率谱密度(PSD)曲线施加随机振动,模拟道路颠簸的复杂动态。

冲击(Shock)

单次或多次冲击脉冲(半正弦或锯齿波形),评估天线能否承受急停、碰撞时的高载荷。

累计寿命(Combined Environment)

振动、温度、湿度等多环境耦合测试,检验长期可靠性。

4. 测试数据的解读

振动后射频性能比对:

在测试前后测量天线增益曲线、相位中心偏移、回波损耗,比较差异。

相位中心稳定性:

重点关注高精度 RTK 下的相位中心漂移量,通常要求漂移 ≤ ±2 mm。

锁星与重捕获时间:

在振动过程中及振动后,记录接收机重捕获(re-acquisition)所需时间,理想情况下应< 1 s。

机械完整性:

检查天线外壳、底座紧固件、馈线接头是否出现松动、裂纹或永久变形。

5. 设计与改进建议

减振支撑:

在天线底座与车体之间加入橡胶减振垫或金属弹簧座,降低高频振动传递。

结构强化:

优选钢制或铝合金加筋底座;天线内部可采用波纹状衔接结构,分散应力。

馈线固定:

使用锁紧接头与扣具,避免馈线在振动中产生拉扯或松脱。

选型匹配:

优先选用通过上述 IEC/MIL-STD 认证的车载级 RTK 天线型号。

6. 实际应用中的安装注意

选位:避开发动机舱、高压线和重振动源,尽量安装在车顶中心或行李架固定横梁处。

紧固方式:使用可锁紧螺帽或防松垫圈,一次性拧紧后不宜频繁拆装。

走线与密封:馈线走线要留有弯曲余量,避免振动扯断;所有外露接口应做防水防尘处理(IP67 以上)。

评估车载RTK天线抗震性能,需要结合国际/军标测试、射频性能前后对比和机械完整性检查等多项手段。与此同时,通过合理的减振设计与规范化安装,也能大幅提升天线在复杂振动环境中的稳定性与寿命。选择和验证时,可重点关注振动频谱覆盖、加速度等级、相位中心漂移以及重捕获表现,确保在行驶中的任何路况下都能实现高可靠、高精度定位。
