高速飞驰时，天线最怕什么?

是瞬息万变的多普勒偏移，还是车身晃动带来的指向误差?在时速 350 km/h 的高铁车顶、或 120 km/h 穿梭于城区的自动驾驶车辆上，GNSS 天线要想给导航系统源源不断地喂“准信号”，必须同时对抗速度、干扰和环境的三重考验。下面从设计、安装到系统协同几个维度，拆解“高速移动场景下，GNSS天线如何保持稳定定位”。

一、动态环境带来的三大难点

大多普勒 + 高加速度

高铁每秒可产生接近 1 kHz 的 L1 载波 Doppler;车辆在并线、制动时还叠加剧烈加速度，考验前端锁相环的跟踪宽度。

多径与遮挡瞬变

车窗、架空线、建筑幕墙不停地把卫星信号切割成直射与反射，导致信号强度、相位中心漂移随时间跳变。

电磁干扰与机械振动

铁路 GSM-R、5G C-V2X、牵引电机的宽带噪声，以及路面震动都会削弱有效信噪比。

二、天线本体：设计要素缺一不可

多星座多频段堆叠

采用叠层贴片或四臂螺旋结构，覆盖 GPS L1/L2/L5、BDS B1/B2/B3、Galileo E1/E5 等全频段，单颗天线就能“收齐”20 颗以上卫星，几何精度因子随时保持在 2 以下。

高增益 + 宽波束

≥ 40 dB 三级 LNA 叠加 4.5 dBic 辐射增益，让低仰角卫星仍有用武之地;> 100° 的半功率波束可容忍高铁 3° 俯仰或 SUV 10° 侧倾而不失锁。低轴比与稳定相位中心

右旋圆极化抑制左旋反射，轴比 ≤ 3 dB;射频面积与馈电对称减小相位中心在各频段的“漂移圈”，RTK 解算无需额外偏差模型。

强抗干扰滤波

前端或内置预滤波器提供 ≥ 45 dB 带外抑制，配合高线性度 LNA，能把 800 MHz 铁路无线、5G NR 等杂波“拒之门外”。

三、安装与布局：别让好天线“输在起跑线”

高铁车顶

远离受电弓和金属护罩，理想位置是车厢中央轴线上，保证 360° 无遮挡;底座下方加 λ/4 接地层可再削弱 2–3 dB 多径。

自动驾驶车辆

优先选择车顶后缘，避免 A 柱与行李架遮挡;低剖面外形或隐蔽式 Shark Fin 可降低风噪与碰撞风险。

多天线阵列

附加两到三只副天线组成 50–60 cm 阵列，利用波束形成抑制窄带干扰，但需做阵列幅相一致性校准，否则会引入厘米级相位畸变。

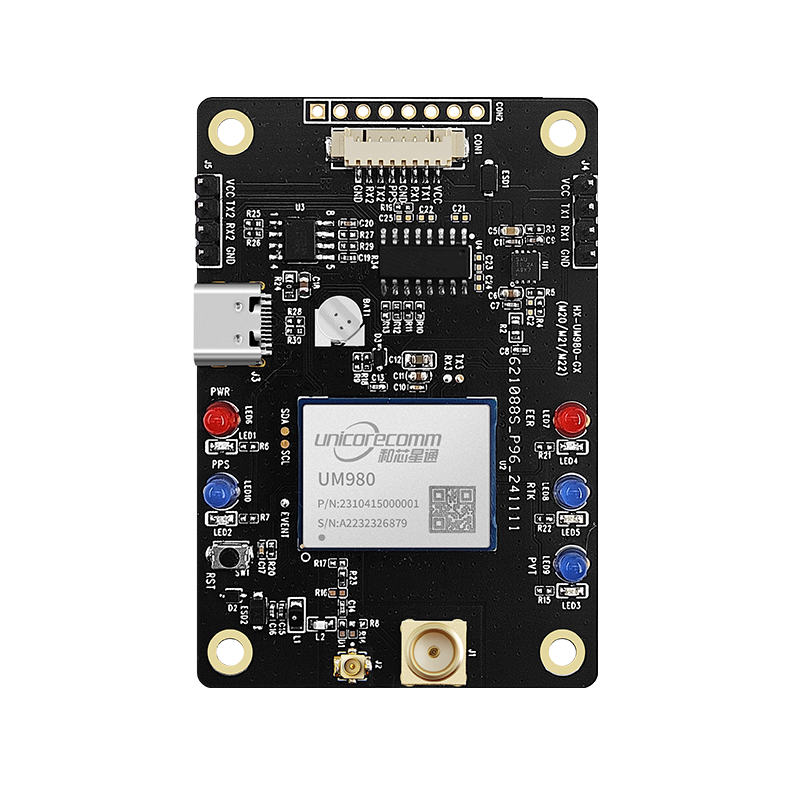

四、与接收机协同的关键技术

高动态捕获算法

宽环路带宽、可达 200 Hz 的瞬时多普勒搜索栅格，保证 500 m/s 以内速度仍能完成锁定与跟踪。

GNSS/INS 紧耦合

MEMS IMU 以 200 Hz 输出角速度与加速度，填补隧道或城市峡谷 1–3 秒的卫星遮挡空窗。

PPP-RTK 或 L-Band 差分

引入实时高精度改正数据，使单车道保持误差压到 10 cm;天线需支持 L-Band 1545–1555 MHz 侧瓣，以便接收星基增强信号。

干扰监测与自适应滤波

前端实时扫描干扰谱，一旦信号-杂波比跌破门限，自动降低环路带宽并切换惯导主导模式，防止定位输出抖动。

五、验证与标定：把实验室搬上轨道与公路

轨边动态测试：按照 EN 50155 或 IEC 61373 标准，对振动、冲击、气候老化做“列车级”循环试验。

高加速度旋转台：模拟 50 m/s² 瞬时加速度和 ±3 000 °/s 角速度，检验相位中心与增益一致性。

实线行车回放：将真实道路或线路的 GNSS-RF 记录回放至暗室，验证接收机在重复恶劣多径与干扰场景中的稳健性。

结语

在高速移动的现实世界里，稳定定位从来不是接收机单打独斗的功劳，而是一套“天线-电前端-算法-惯导-安装工艺”紧密咬合的系统工程。从高增益宽波束贴片，到预滤波 LNA，再到多天线阵列与 INS 紧耦合，每一个环节都在为那条 10 厘米甚至 2 厘米的允许误差“刮骨疗毒”。下次当列车在隧道口冲出、或自动驾驶汽车切换车道时，你的导航屏依旧稳若磐石，背后正是这只“小小圆片”与整套链路默契合作的结果。
